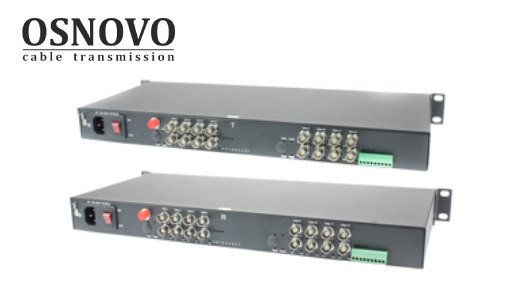

Передача сигналов от 16 видеокамер (5Mp) и RS485 по оптическому волокну на 20км TA-H162-15F и RA-H162-15F
Новые модели передатчиков и приемников сигналов HDCVI/HDTVI/AHD/CVBS по оптическому волокну рассчитаны на передачу видеосигналов от камер высокого разрешения 5Мр(2560x1920) и сигнала управления (PTZ)-RS485.
К разъемам BNC передатчика TA-H162-15F можно подключить до 16 видеокамер. Для работы с этой моделью передатчика приобретается приемник RA-H162-15F, к выходным разъемам которого необходимо подключить видеорегистратор.
Расстояние передачи сигналов по одномодовому оптическому волокну достигает 20км, по многомодовому волокну- 500м. К преимуществам передачи сигнала камер по оптическому волокну можно отнести возможность передачи без потерь на большое расстояние и высокую помехозащищенность сигнала.
Корпуса 16 канальных устройств предназначены для установки в 19” стойку. Передатчик и приемник рассчитаны на работу в диапазоне температур от -15С° до +60С°.

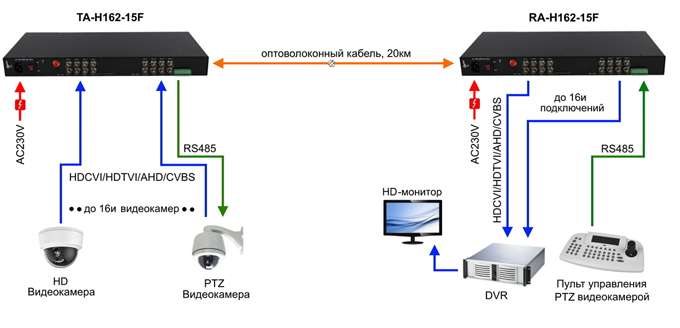

Схема применения комплекта TA-H162-15F и RA-H162-15F:
Основные характеристики:
- HD-сигналы: да
- CVBS: да
- Количество каналов видео: 16
- Расстояние передачи (макс.)(м): 20000
- Разрешение (макс.): 5 Mpix
- Полоса пропускания: до 50Мгц
- Подключение:
Входы: BNC x 16; UAC (AC230V); клеммная колодка (RS485)
Выходы: FC x 1
- Питание:AC220V
- Размеры (ШхВхГ) (мм): 484x44x220
- Рабочая температура: -15..+60°С
