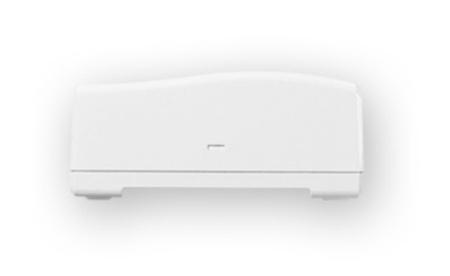

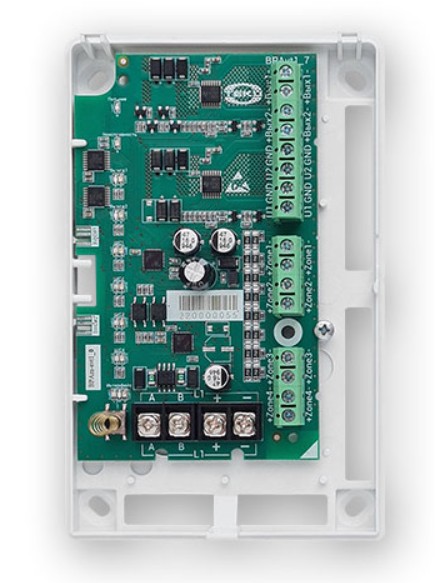

Астра-БПА блок сигнально-пусковой адресный ТЕКО

Источником извещений для БПА являются разделы ППКУП. БПА может управляться только одним ППКУП. Количество БПА, регистрируемых в ППКУП – до 96 шт. БПА обеспечивает программирование режимов работы из меню «Модуля настройки» ПКМ Астра Pro. Электропитание Адресной части БПА осуществляется от РПА по линии питания АЛС (клеммы «+», «–»).  Электропитание исполнительной части (выходов, ШС) осуществляется только от внешнего источника электропитания 12 В или 24 В постоянного тока.
БПА имеет два равноценных независимых входа электропитания (основной и резервный) (клеммы U1, GND, U2) для исполнительной части и автоматически переключается с основного входа на резервный и обратно при понижении напряжения или отсутствии напряжения на одном из входов. Между адресной и сигнально-пусковой частями имеется гальваническая изоляция. При питании БПА и РПА от различных источников питания объединять их нули не допускается.

Особенности:
работа в адресной линии связи (АЛС), формируемой расширителем проводным адресным (РПА);
контроль линии нагрузки выходов ВЫХ1 и ВЫХ2, отдельно на обрыв и на КЗ, и передача в ППКУП информации о целостности линии нагрузки;
защита выходов управления ВЫХ1, ВЫХ2 от перегрузки, переполюсовки, выбросов напряжений;
работа выходов ВЫХ1, ВЫХ2 (в зависимости от настройки) с контролем или без контроля целостности линии. При работе выходов с контролем целостности линии подключаются элементы выхода оконечные из комплекта поставки;
контроль наличия электропитания на входах U1, GND, U2, «+», «–»;
коммутация входного напряжения от 10,5 до 28,7 В со входов U1, U2 на выходы ВЫХ1 и ВЫХ2 с коммутируемым током каждого выхода до 1,25 А;
контроль состояния 4-х ШС следующих типов: охранного, пожарного теплового с двойной сработкой, пожарного дымового с двойной сработкой, пожарного дымового с двойной сработкой с контролем КЗ, пожарный комбинированный с одинарной сработкой, технологического и технологического с контролем КЗ (обрыва);

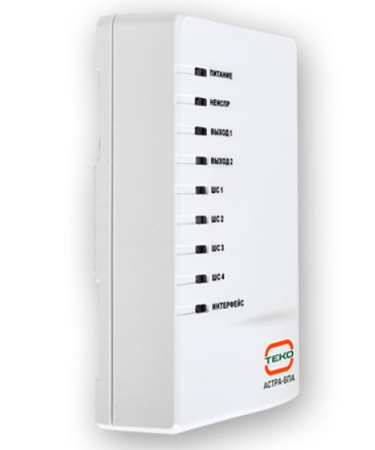

световая индикация работы БПА, состояния выходов, АЛС и ШС;

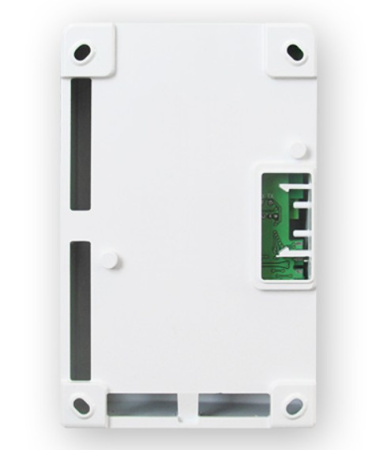

возможность установки БПА внутри шкафов управления автоматикой на DIN-рейку.

Основные данные:
источником извещений для БПА являются разделы ППКУП;
БПА может управляться только одним ППКУП;
количество БПА, регистрируемых в ППКУП – до 96 шт;
БПА обеспечивает программирование режимов работы из меню «Модуля настройки» ПКМ Астра Pro;
электропитание адресной части БПА осуществляется от РПА по линии питания АЛС (клеммы «+», «–»),
электропитание исполнительной части (выходов, ШС) осуществляется только от внешнего источника электропитания 12 В или 24 В постоянного тока;
БПА имеет два равноценных независимых входа электропитания (основной и резервный) (клеммы U1, GND, U2) для исполнительной части и автоматически переключается с основного входа на резервный и обратно при понижении напряжения или отсутствии напряжения на одном из входов;
между адресной и сигнально-пусковой частями имеется гальваническая изоляция. При питании БПА и РПА от различных источников питания объединять их нули не допускается.

Характеристики:
Напряжение питания:
исполнительной части от источника 12 (24) В от 10,5 до 28,7 В
адресной части (от АЛС) от 6,0 до 27,6 В

Порог начала индикации о неисправности питания:
исполнительной части от источника 12 (24) В 10,2 (-0,2) В
адресной части (от АЛС) 8,5 (-0,1) В

Максимальный ток потребления:
от 12 (24) В    73 (94) мА
от 24 В, с подключенной нагрузкой    2,6 А
от АЛС    1 мА

Средний ток потребления* (ШС1-ШС4 выкл.) при напряжении 12 (24) В:
без контроля линий (ВЫХ1, ВЫХ2 откл.) 14 (15) мА
с контролем линий (ВЫХ1, ВЫХ2 вкл.) 23 (24) мА

Собственный ток контроля (обратной полярности)* выходов ВЫХ1, ВЫХ2 в состоянии «Выключено» (ток потребления элемента выхода оконечного) при напряжении 12 (24) В: 1 (3) мА
подключение каждого ШС увеличивает средний потребляемый ток при напряжении 12 (24) В
в дежурном режиме на 7 (10) мА
в режиме «Пожар» на 12 (16) мА

длина кабеля интерфейса АЛС от БПА к РПА, не более: 1000 м
максимальное сечение кабеля для подключения к клеммникам, не более: 2,5 кв.мм

Параметры выходов ВЫХ1, ВЫХ2:
максимальное коммутируемое напряжение: 28,4 В
максимальный коммутируемый ток выхода: 1,25 ± 0,01 А (суммарно не более (2,50 ± 0,02) А)

Параметры ШС (Zone1 – Zone4):
напряжение в дежурном режиме: от 8,5 до 27,6 В
действующее значение напряжения пульсаций на клеммах ШС, не более: 50 мВ
ток короткого замыкания ШС, не более: 30 мА
время интегрирования ШС: 300±30 мс
время технической готовности, не более: 10 с
габаритные размеры, не более: 135×85×39 мм

Условия эксплуатации:
температура: от -30 до +55°С
относительная влажность воздуха без конденсации влаги    до 93% при +40°С
степень защиты оболочкой: IP30
