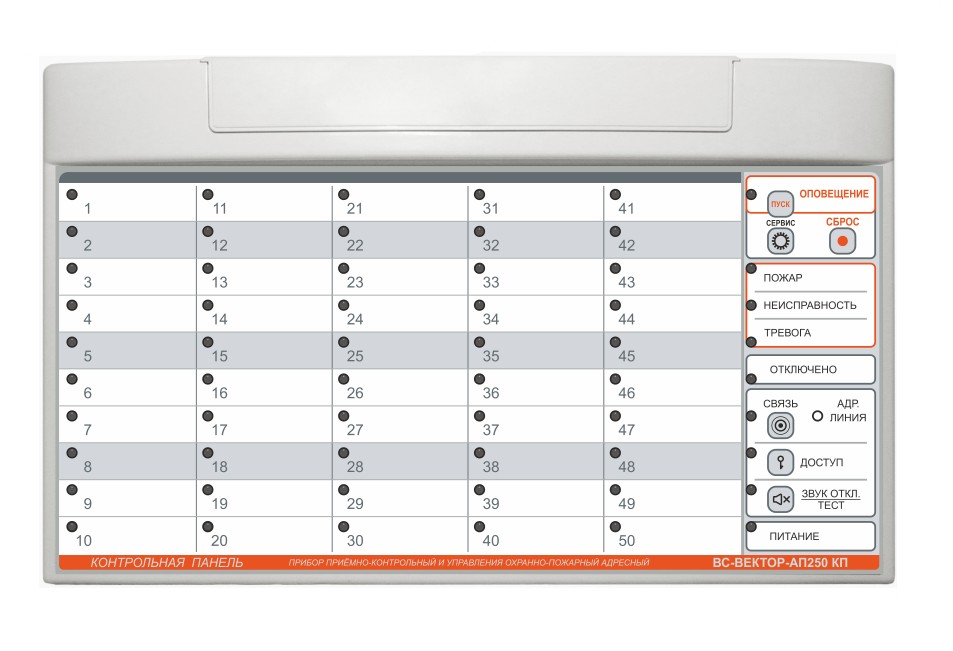

ВС-ВЕКТОР-АП250 КП контрольная панель Сибирский арсенал; 47 адресных зон охраны; максимальный ток потребления КП 250; напряжение питания адресной линии от 8 до 15 В; IP40; от –30 до +55 °C; 290х180х30 мм; не более 0,6 кг.
Подробности
Нет в наличии
Цена по запросу
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз - бесплатно; перемещение между филиалами - бесплатно; до терминала ТК довезём - бесплатно.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Особенности:
Дополнительные функциональные блоки, подключаемые к контрольной панели «ВС-ВЕКТОР-АП250 КП» (КП): две дополнительные контрольные панели индикации «ВЕТТА-ДКП» (ДКП), устройство регистрации событий «ВС-УРС ВЕКТОР» (УРС), до шести блоков реле «ВЕТТА-БР».
Адресные устройства подключаются к двухпроводной адресной линии прибора, которая может иметь вид: «Кольцо», «Луч», «Два луча», «Звезда». В случае использования двух лучей длина адресной линии будет двойная. Для расчета длины адресной линии разных вариантов конфигурации и различных сечений проводов доступен программный калькулятор.
Подключение к контрольной панели до 200 адресных устройств различных типов.
Контрольная панель имеет 47 зон охраны, за которыми закрепляются адресные извещатели. Тип зоны определяется типами извещателей, закрепленных за зоной охраны: пожарная, охранная, смешанного типа – охранно-пожарная.
Управление зонами выполняется с помощью электронных ключей ТМ. Один ключ может быть закреплен за группой зон, таким образом образуется раздел ключа. Разделы ключей могут быть пересекающимися – зоны могут входить в несколько разделов.
Контрольная панель имеет единую зону оповещения, за которой закрепляются адресные оповещатели. Если прибор работает в составе системы «ВЕТТА-2020», то оповещатели прибора могут быть включены в группы (зоны) оповещения, общие для системы.
К контрольной панели могут подключатся по приборной линии связи RS-485 до двух дополнительных контрольных панелей для повторения индикации, выводимой на контрольную панель.
Четыре реле контрольной панели и 24 реле блоков «ВЕТТА-БР» образуют 28 каналов коммутации прибора. Каналы коммутации могут быть приписаны к зонам и группам зон прибора и для них могут быть заданы программы срабатывания.
К приборной магистрали контрольной панели может быть подключено устройство «ВС-УРС ВЕКТОР», отображающее события из журнала событий прибора и текущие события. На цветном сенсорном экране устройства записи о событиях отображаются в удобной форме с привязкой ко времени прибора. Можно просматривать как все события, так и виды событий по фильтрам.
По системной линии связи RS-485 КП может быть подключена к пультовой системе, системе передачи извещений «ВЕТТА-2020».
Описание:
Контрольная панель «ВС-ВЕКТОР-АП250 КП» является основным блоком прибора «ВС-ВЕКТОР-АП250», который выполняет основные функции прибора. В процессе работы контрольная панель взаимодействует с дополнительными функциональными блоками прибора, подключаемыми к приборной линии связи с интерфейсом RS-485.
Характеристики:
Количество адресных зон охраны: 47
Количество зон оповещения (направлений оповещения): 1
Общее количество адресных извещателей, оповещателей и тревожных кнопок на один прибор: до 200
Количество электронных ключей ТМ на один прибор: до 255
Количество выходов КП для подключения адресной линии: 2
Тип конфигурации адресной линии: Кольцо, Один луч, Два луча, Звезда
Максимальное сопротивление провода адресной линии, Ом: 70
Максимальное сопротивление адресной линии с подключенными адресными устройствами, Ом: 100
Длина адресной линии, при сечении провода 0,5 кв. мм, м: до 1000
Длина адресной линии, при сечении провода 0,2 кв. мм, м: до 500
Тип провода адресной линии: КСРВнг (А)-FRLS или аналогичный
Напряжение питания адресной линии, В: от 8 до 15
Максимальный суммарный ток потребления адресных устройств в адресной линии КП прибора, не более, мА: 60
Количество выходов КП для подключения линии RS-485: 2
Максимальная длина линии RS-485, при площади сечения проводов 0,2 кв. мм, м: 1000
Размер журнала событий прибора, событий: 2000
Количество реле КП прибора: 4
Параметры реле КП прибора: коммутируемое напряжение переменного тока, не более, В: 70; коммутируемое напряжение постоянного тока, не более, В: 100; коммутируемый ток, не более, мА: 150
Количество подключаемых дополнительных контрольных панелей: 1 или 2
Количество подключаемых блоков реле: до 6
Количество подключаемых УРС: 1
Количество вводов питания КП: 2
Напряжение питания по каждому вводу питания КП, В: от 10 до 15
Наличие входа контроля исправности внешнего резервированного источника питания: да
Максимальный ток потребления КП: 250
Степень защиты оболочкой КП по ГОСТ 14254: IP40
Диапазон рабочих температур, °C: от –30 до +55
Масса КП, не более, кг: 0,6
Габаритные размеры КП, не более, мм: 290х180х30
Дополнительные функциональные блоки, подключаемые к контрольной панели «ВС-ВЕКТОР-АП250 КП» (КП): две дополнительные контрольные панели индикации «ВЕТТА-ДКП» (ДКП), устройство регистрации событий «ВС-УРС ВЕКТОР» (УРС), до шести блоков реле «ВЕТТА-БР».
Адресные устройства подключаются к двухпроводной адресной линии прибора, которая может иметь вид: «Кольцо», «Луч», «Два луча», «Звезда». В случае использования двух лучей длина адресной линии будет двойная. Для расчета длины адресной линии разных вариантов конфигурации и различных сечений проводов доступен программный калькулятор.
Подключение к контрольной панели до 200 адресных устройств различных типов.
Контрольная панель имеет 47 зон охраны, за которыми закрепляются адресные извещатели. Тип зоны определяется типами извещателей, закрепленных за зоной охраны: пожарная, охранная, смешанного типа – охранно-пожарная.
Управление зонами выполняется с помощью электронных ключей ТМ. Один ключ может быть закреплен за группой зон, таким образом образуется раздел ключа. Разделы ключей могут быть пересекающимися – зоны могут входить в несколько разделов.
Контрольная панель имеет единую зону оповещения, за которой закрепляются адресные оповещатели. Если прибор работает в составе системы «ВЕТТА-2020», то оповещатели прибора могут быть включены в группы (зоны) оповещения, общие для системы.
К контрольной панели могут подключатся по приборной линии связи RS-485 до двух дополнительных контрольных панелей для повторения индикации, выводимой на контрольную панель.
Четыре реле контрольной панели и 24 реле блоков «ВЕТТА-БР» образуют 28 каналов коммутации прибора. Каналы коммутации могут быть приписаны к зонам и группам зон прибора и для них могут быть заданы программы срабатывания.
К приборной магистрали контрольной панели может быть подключено устройство «ВС-УРС ВЕКТОР», отображающее события из журнала событий прибора и текущие события. На цветном сенсорном экране устройства записи о событиях отображаются в удобной форме с привязкой ко времени прибора. Можно просматривать как все события, так и виды событий по фильтрам.
По системной линии связи RS-485 КП может быть подключена к пультовой системе, системе передачи извещений «ВЕТТА-2020».
Описание:
Контрольная панель «ВС-ВЕКТОР-АП250 КП» является основным блоком прибора «ВС-ВЕКТОР-АП250», который выполняет основные функции прибора. В процессе работы контрольная панель взаимодействует с дополнительными функциональными блоками прибора, подключаемыми к приборной линии связи с интерфейсом RS-485.
Характеристики:
Количество адресных зон охраны: 47
Количество зон оповещения (направлений оповещения): 1
Общее количество адресных извещателей, оповещателей и тревожных кнопок на один прибор: до 200
Количество электронных ключей ТМ на один прибор: до 255
Количество выходов КП для подключения адресной линии: 2
Тип конфигурации адресной линии: Кольцо, Один луч, Два луча, Звезда
Максимальное сопротивление провода адресной линии, Ом: 70
Максимальное сопротивление адресной линии с подключенными адресными устройствами, Ом: 100
Длина адресной линии, при сечении провода 0,5 кв. мм, м: до 1000
Длина адресной линии, при сечении провода 0,2 кв. мм, м: до 500
Тип провода адресной линии: КСРВнг (А)-FRLS или аналогичный
Напряжение питания адресной линии, В: от 8 до 15
Максимальный суммарный ток потребления адресных устройств в адресной линии КП прибора, не более, мА: 60
Количество выходов КП для подключения линии RS-485: 2
Максимальная длина линии RS-485, при площади сечения проводов 0,2 кв. мм, м: 1000
Размер журнала событий прибора, событий: 2000
Количество реле КП прибора: 4
Параметры реле КП прибора: коммутируемое напряжение переменного тока, не более, В: 70; коммутируемое напряжение постоянного тока, не более, В: 100; коммутируемый ток, не более, мА: 150
Количество подключаемых дополнительных контрольных панелей: 1 или 2
Количество подключаемых блоков реле: до 6
Количество подключаемых УРС: 1
Количество вводов питания КП: 2
Напряжение питания по каждому вводу питания КП, В: от 10 до 15
Наличие входа контроля исправности внешнего резервированного источника питания: да
Максимальный ток потребления КП: 250
Степень защиты оболочкой КП по ГОСТ 14254: IP40
Диапазон рабочих температур, °C: от –30 до +55
Масса КП, не более, кг: 0,6
Габаритные размеры КП, не более, мм: 290х180х30
