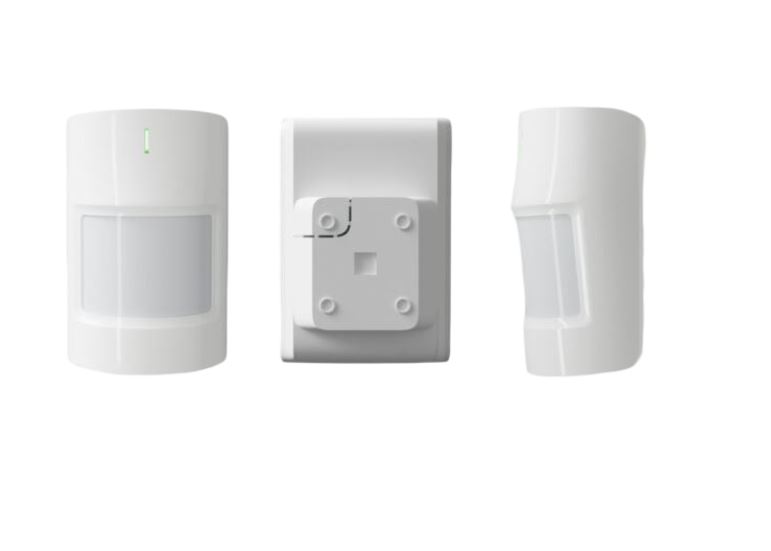

Окта ИК датчик движения Си-Норд

Датчик «Окта ИК» предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге.
Работает в составе охранных приборов «Окта Гибрид», может устанавливаться в любых помещениях частного и коммерческого назначения. Датчик отправляет на охранный прибор извещения о тревоге, норме, открытии корпуса, разряде батареи.

Связывание с охранным прибором
Процедура связывания предназначена для регистрации извещателя в охранном приборе и передачи ему служебной информации.
Подготовьте охранный прибор к регистрации извещателя в соответствии с инструкцией.

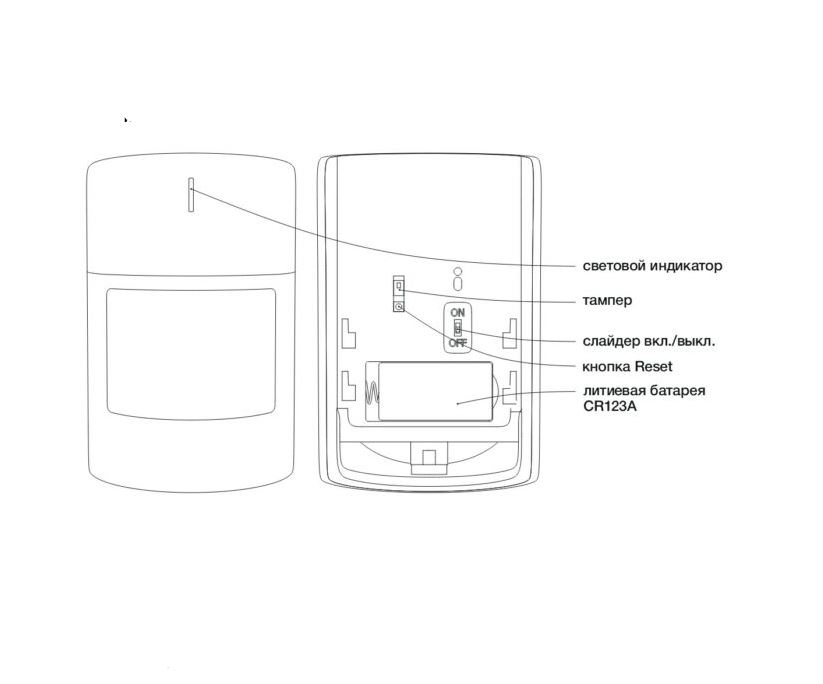

Включите извещатель, установив слайдер в положение ON.
Для запуска режима «Связывание» на извещателе зажмите кнопку RESET на 3 секунды.
Мигание индикатора зеленым цветом показывает, что извещатель готов к связыванию.
При успешном связывании с охранным прибором индикатор включится красным цветом на 1 секунду.
Извещатель находится в режиме «Связывание» 30 секунд, после чего переходит в сон. Для повторного запуска режима «Связывание» выключите извещатель на 10 секунд, включите и зажмите кнопку RESET на 3 секунды.

Выбор места установки
Рекомендуется устанавливать извещатель на высоте 2,1 м от пола. Не рекомендуется размещать извещатель ближе метра к металлическим конструкциям, водопроводным трубам, внутри металлоконструкций, вблизи электрических кабелей и
источников радиопомех.
Предусмотрена возможность установки на кронштейн — не входит в комплект поставки. Зону обнаружения (ЗО) могут ограничивать непрозрачные предметы (шторы, комнатные растения, шкафы, стеллажи), а также стеклянные и сетчатые перегородки. В поле зрения извещателя по возможности не должно быть окон, кондиционеров, нагревателей, радиаторов отопления.
Наличие в ЗО предметов мебели, на которые может взобраться животное, может привести к ложной тревоге. Извещатель
должен находиться в зоне радиовидимости своего охранного прибора — рекомендуется предварительно оценить качество связи с ним.

Оценка качества связи
Проверьте качество связи извещателя с охранным прибором до его установки на место эксплуатации.
Разместите подготовленный к работе извещатель в месте установки.
Нажмите и отпустите тампер. Извещатель покажет качество связи с охранным прибором.
Вы можете проверить качество связи в «Панели состояния» конфигуратора. Установите извещатель в месте, где уровень связи в «Панели состояния» отображается зеленым или желтым цветом.
При потере связи извещатель продолжает поиск охранного прибора. При выключении прибора на длительное время рекомендуется отключать питание извещателя.

Установка

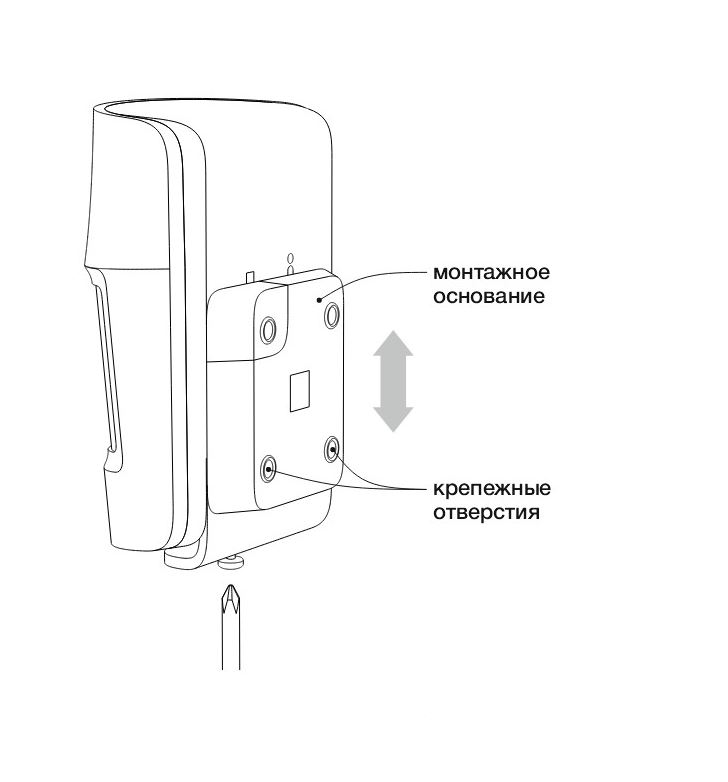

Снимите монтажное основание извещателя.
Просверлите в основании отверстия для крепления извещателя к стене.
Приложите основание извещателя к стене в месте
установки и отметьте положения отверстий.
Просверлите отверстия в стене и закрепите основание извещателя на стене.
Переведите слайдер в положение ON.
Установите извещатель на основание и зафиксируйте винтом.
Не отклоняйте установленный извещатель от вертикали, чтобы исключить ложные срабатывания от домашних животных.

Проверка работоспособности
Проверяйте извещатель при отсутствии на охраняемом объекте посторонних.
Поставьте объект или раздел, в котором находится извещатель, под охрану.
Начните проход через зону обнаружения. После нескольких шагов извещатель должен индицировать обнаружение кратковременным включением индикатора красным цветом.
Выждите 10 секунд. При отсутствии движения в помещении индикация включаться не должна.

Технические характеристики

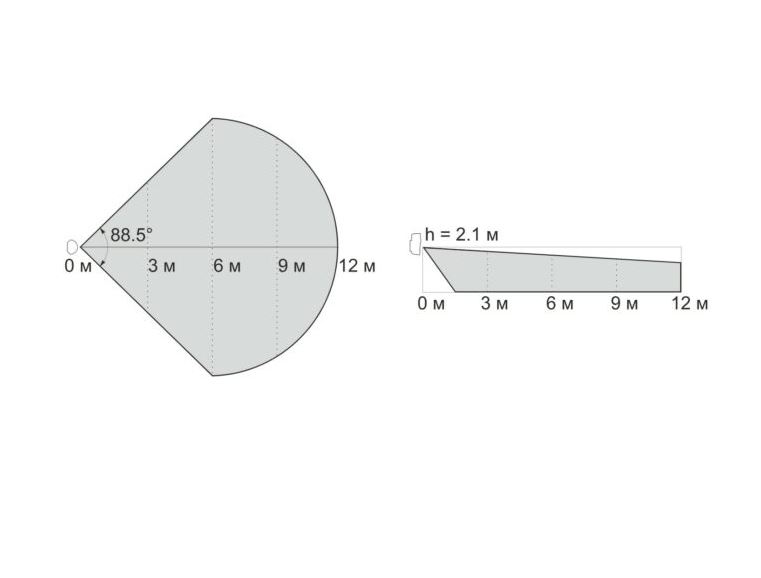

Дальность обнаружения движения: 12 м
Угол обнаружения движения в горизонтальной плоскости: 88,5°
Диапазон рабочих частот: от 868,7 до 869,2 МГц
Устойчивость к домашним животным: до 40 кг
Чувствительность: 3 уровня
Мощность излучения, не более: 25 мВт
Дальность связи с охранным прибором в пределах прямой видимости: до 1000 м
Тип используемой батареи: CR123A
Срок службы от батареи: до 5 лет
Диапазон рабочих температур: −20… +55 °С
Габариты: 101×67×52 мм
Масса без батареи: 85 гр
Степень защиты оболочкой: IP50
