Окта СМК датчик открытия, извещатель охранный магнитоконтактный радиоканальный Си-Норд

Датчик «Окта СМК» предназначен для обнаружения открывания или смещения дверей, окон и других конструктивных элементов и формирования извещения о тревоге. Работает с приборами «Окта Гибрид» производства Си-Норда, может устанавливаться в любых помещениях частного и коммерческого назначения. Датчик отправляет на охранный прибор извещения о тревоге, норме, открытии корпуса, разряде батареи.

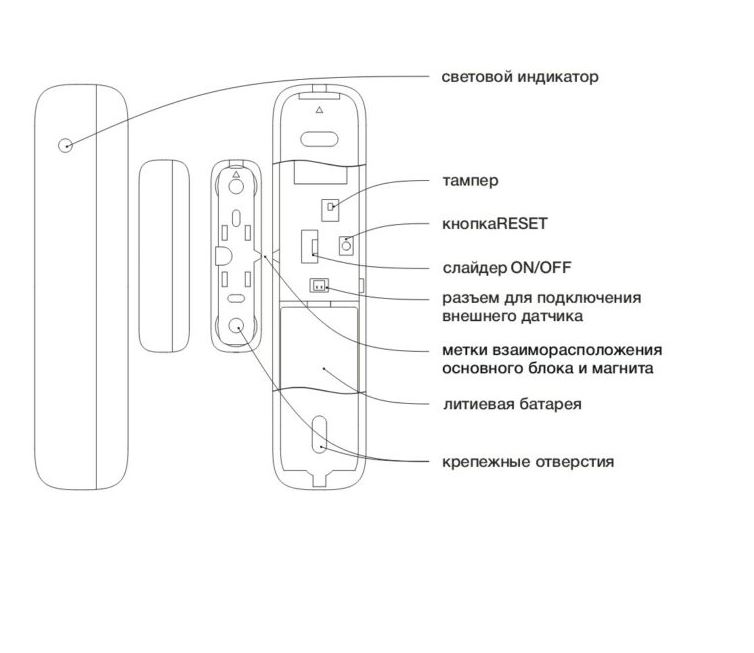

Компактный размер, минималистичный вид, контроль отрыва от стены и две зоны в одном извещателе. На плате установлен разъем для подключения внешней зоны, в комплекте также идет ответная часть разъема для удобного монтажа.
Одним извещателем можно закрыть, например, два окна. При этом управлять этими зонами, то есть включить или выключить, можно программно и даже удаленно.
В комплекте — проставки для магнита для обеспечения правильного монтажа на разноуровневые поверхности.

Связывание с охранным прибором
Процедура связывания предназначена для регистрации извещателя в охранном приборе и передачи ему служебной информации.
Подготовьте охранный прибор к регистрации извещателя в соответствии с инструкцией.
Включите извещатель, установив слайдер в положение ON.
Для запуска режима «Связывание» на извещателе зажмите кнопку RESET на 3 секунды.
Мигание индикатора зеленым цветом показывает, что извещатель готов к связыванию.
При успешном связывании с охранным прибором индикатор включится красным цветом на 1 секунду.
Извещатель находится в режиме «Связывание» 30 секунд, после чего переходит в сон. Для повторного запуска режима «Связывание» выключите извещатель на 10 секунд, включите и зажмите кнопку RESET на 3 секунды.

Индикация
Состояние извещателя / Индикация
«Связывание»: Мигание зеленым цветом
Успешное завершения связывания: Включение зеленым цветом на 1 с
Ошибка связывания: Включение красным цветом 3 раза по 0,3 с
«Тревога»: Включение красным цветом на время не менее 0,3 с

Оценка качества связи
Проверьте качество связи извещателя с охранным прибором до его установки на место эксплуатации.
Разместите подготовленный к работе извещатель в месте установки.
Нажмите и отпустите тампер. Извещатель покажет качество связи с охранным прибором.
Вы можете проверить качество связи в «Панели состояния» конфигуратора. Установите извещатель в месте, где уровень связи в «Панели состояния» отображается зеленым или желтым цветом.

Индикация    / Качество связи
Одно мигание зеленым: Рекомендуется найти другое место для установки
Два мигания зеленым: Хорошая связь
Три мигания зеленым: Отличная связь
Мигание красным: Связи с прибором нет

Выбор места установки
Не рекомендуется размещать извещатель ближе метра к металлическим конструкциям, водопроводным трубам, внутри металлоконструкций, вблизи электрических кабелей и источников радиопомех.
При потере связи извещатель продолжает поиск охранного прибора. При выключении прибора на длительное время рекомендуется отключать питание извещателя.

Установка
Выберите место установки извещателя и разметьте его для крепления. Для разметки может быть использовано основание извещателя.
Закрепите основание шурупами.
Расположите магнит со стороны встроенного геркона извещателя. Для точной ориентации сопоставьте метки на основном корпусе и корпусе магнита.
Не рекомендуется устанавливать извещатель на металлические поверхности. При установке на металлические поверхности следует использовать подложки под магнит высотой 5 и 9 мм. Расстояние от извещателя или магнита до магнитопроводящего материала должно быть не менее 10 мм.
При любых допустимых положениях извещатель и магнит не должны испытывать механических воздействий (сжатий, ударов и др.).

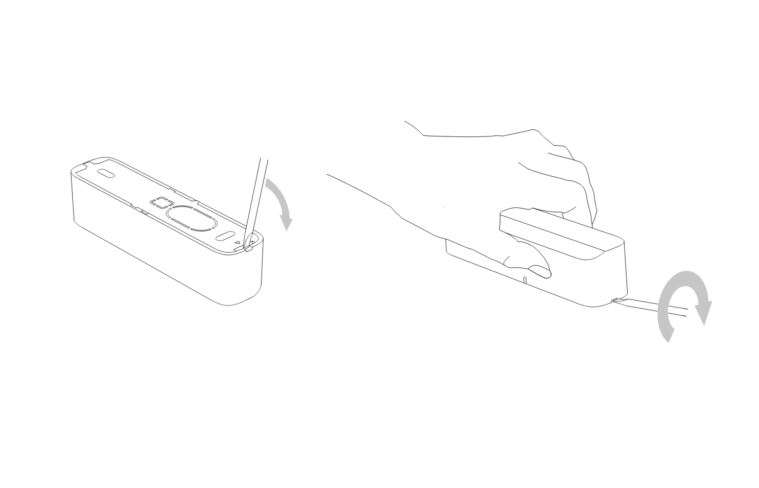

Для вскрытия основного корпуса и корпуса магнита вставьте тонкую отвертку в паз между крышкой и основанием, упритесь в выемку в основании и поверните отвертку, как показано на рисунке. Для вскрытия установленного корпуса вставьте тонкую отвертку в паз в крышке и поверните отвертку вокруг своей оси, одновременно потянув рукой за крышку.

Технические характеристики
Расстояние между извещателем и магнитом: для размыкания контакта геркона    более: 20 мм; для восстановления контакта геркона: менее: 5 мм
Мощность излучения: не более 25 мВт
Дальность связи с охранным прибором в пределах прямой видимости: до 1000 м
Тип используемой батареи: CR123A
Диапазон рабочих частот: от 868,7; до 869,2 МГц
Срок службы от батареи: до 5 лет
Диапазон рабочих температур: −20… +55 °С
Габариты: 89×21×21 мм
Масса без батареи: 25 г
Степень защиты оболочкой: IP41
