SKAT-V.12DC-18 исп. 5000 источник вторичного электропитания резервированный

Особенности:
питание нагрузок стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.2 таблицы и суммарным током потребления, включая ток заряда АКБ, не более 18 А;
заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.3 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.6 таблицы;
ограничение тока заряда АКБ (п.6 таблицы) и возможность выбора одного из четырёх значений тока ограничения;

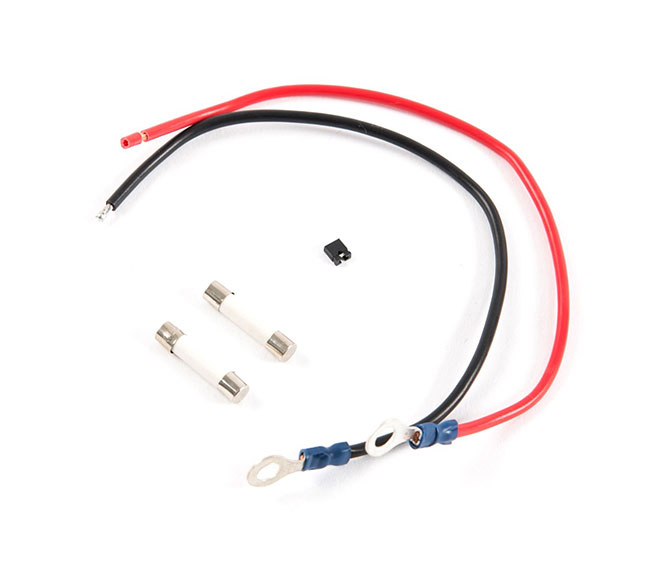

температурную компенсацию напряжения заряда АКБ при наличии питающей сети в соответствии с п.4 таблицы (при применении термодатчика АКБ, входящего в комплект поставки);
автоматический переход в режим резервного питания нагрузок от АКБ постоянным напряжением согласно п.2 таблицы и суммарным током потребления по двум выходам не более 18 А, при снижении напряжения электрической сети ниже значения, указанного в п.1 таблицы или при отключении электрической сети (режим «РЕЗЕРВ»);
защита от короткого замыкания в нагрузке посредством плавкого предохранителя;
защита источника и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
защита от короткого замыкания клемм АКБ;
контроль наличия АКБ;
защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.9 таблицы;

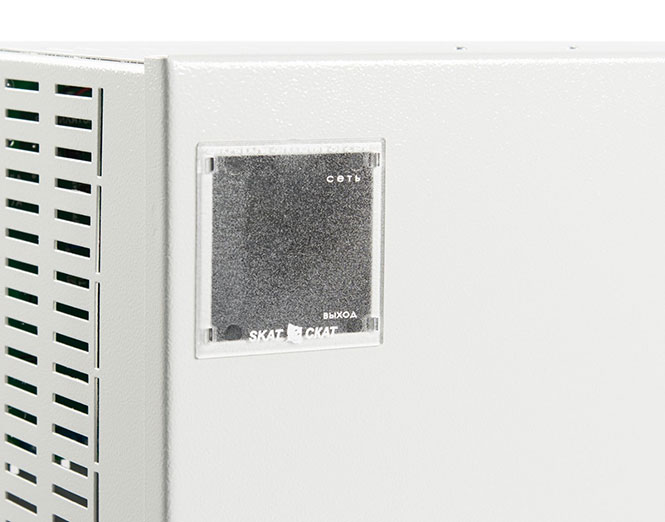

световая индикация режима работы источника светодиодными индикаторами «СЕТЬ» и «ВЫХОД»;
защита питающей сети от короткого замыкания в источнике посредством плавкого предохранителя;
возможность восстановления работоспособности источника при подключении исправной и заряженной АКБ и отсутствии напряжения питающей сети («холодный запуск») путём кратковременного замыкания контактов соответствующей колодки;
формирование выходных информационных сигналов в формате «открытый коллектор», далее по тексту – «ОК» для внешних устройств автоматики или цепей индикации.

Технические характеристики:

1    Напряжение питающей сети, В: 220 В, 50±1 Гц,
с пределами изменения от 170 до 250 В
2    Постоянное выходное напряжение, В
при наличии напряжения сети, режим «ОСНОВНОЙ» и температуре окружающей среды 25ºС: от 12,4**** до 13,8
при отсутствии сети, режим «РЕЗЕРВ», от АКБ: от 10,3 до 13,8
3 Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25ºС, В: от 13,0 до 13,8
4 Коэффициент термокомпенсации  напряжения заряда АКБ, мВ/ ºС: -18…20*
5 Максимальный выходной ток, A: при наличии сети 220 В, режим ОСНОВНОЙ», включая ток заряда АКБ: 18**
от АКБ, режим «РЕЗЕРВ»: 18
6    Ограничение тока заряда АКБ
(устанавливается перемычками, см. рисунок 1), A: 18; 10; 7; 5
7 Ток, потребляемый источником от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более: 0,21
8    Характеристики выходов  в формате «открытый коллектор»: напряжение, не более, В: 60
ток, не более, мА: 70
9    Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В: от 10,3 до 10,7
10 Величина напряжения пульсаций с удвоенной частотой сети  (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ,  не более: 50
11 Мощность, потребляемая источником от  сети В*А без нагрузки, не более: 35
12 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
13 Рекомендуемая ёмкость АКБ, А*ч: 26…40***
14 Рабочие условия эксплуатации:
температура окружающей среды от 0°С до +40°С;
относительная влажность воздуха до 95% при 25°С;

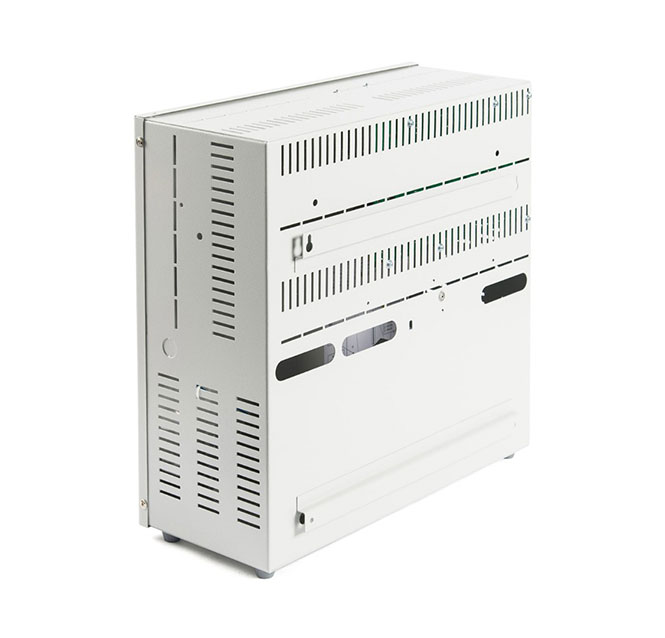

15 Габаритные размеры ШхВхГ, мм:
без упаковки 460х440х195
в упаковке 465х445х205
16 Вес, Нетто (Брутто), кг (не более) 7,2 (7,7)
