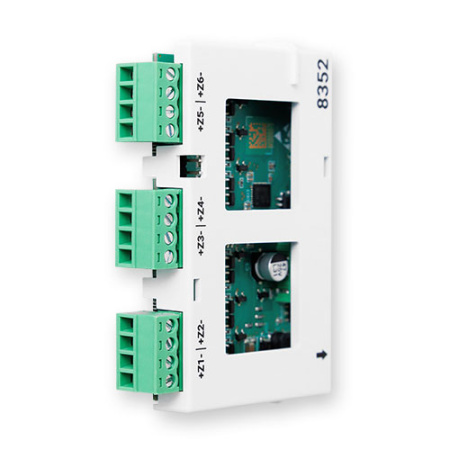

Астра-Прайм-8352 модуль расширения шлейфов сигнализации ТЕКО

6 программируемых шлейфов сигнализации
Алгоритмы работы ШС – А, В, С
Конструкция модуля
Установка в корпус ППКУП или других блоков Астра-Прайм в слот для модуля расширения

Особенности:
конструкция модуля предусматривает установку в корпус ППКУП (РП, БИУ, БРУ) в слот для модуля расширения;
работа под управлением центрального ППКУП Астра-Прайм-7453;
6 программируемых шлейфов сигнализации (ШС);
питание извещателей по шлейфу;
алгоритмы работы ШС – А, В, С;
подключение к ППКУП (РП, БИУ, БРУ) по шине RS-485
питание от ППКУП (РП, БИУ, БРУ) напряжением 12±2 В.

Технические данные:
Параметры ШС:
- напряжение на клеммах ШС в дежурном режиме: от 10 до 24 В
- ток в ШС для питания извещателей: не более 20 мА
- ток короткого замыкания по ШС: не более 5 мкА
- сопротивление утечки между проводами ШС или каждым проводом и «Землей»    не менее 10 МОм
- время интегрирования ШС: 300±30 мс
Сопротивление* ШС, в состоянии:
- "норма": от 3 до 5 кОм
- "нарушение" охранный: от 0 до 3 или более 5 кОм
- "нарушение" пожарный: от 1,5 до 3 или от 5 до 12 кОм
- "неисправность" пожарный: от 0 до 1,5 или более 12 кОм
Сопротивление* пожарного ШС в режиме двойной сработки, в состоянии:
- "КЗ": от 0 до 1,5 кОм
- "пожар": от 1,5 до 3 кОм
- "внимание": от 3 до 5 кОм
- "норма": от 5 до 12 кОм
- "обрыв": более 12 кОм

напряжение питания    12±2 В
ток потребления: не более 400 мА
габаритные размеры модуля (ВхШхГ): 80х45х15 мм
масса модуля: 0,035 кг
Условия эксплуатации:
- температура: от -10 до +50°С
- относительная влажность воздуха без конденсации влаги: до 98% при +40°С

* Допустимый разброс значений сопротивления не более 10 %, для значения 1,5 кОм - не более ±0,2 кОм, для значения 12 кОм - не более ±2 кОм.
Информативность
вход/выход интерфейсной линии RS-485.
