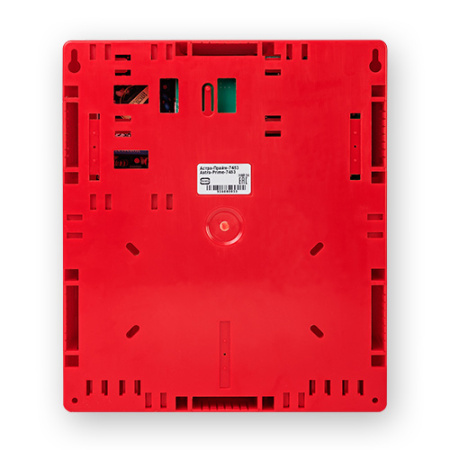

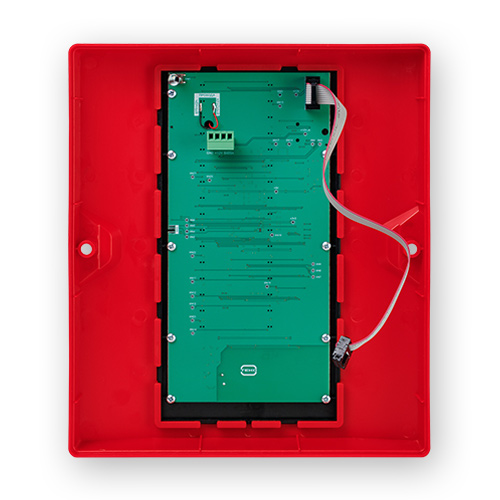

Астра-Прайм-7453 прибор приемно-контрольный и управления пожарный ТЕКО

Центральное устройство системы
Контроль до 512 радиоканальных извещателей и 300 оповещателей Астра-Прайм через подключенные радиорасширители, контроль до 100 ШС через подключенные расширители ШС
4 слота для установки модулей расширения
Модули в комплект ППКУП не входят и приобретаются отдельно
Встроенные сетевые интерфейсы Ethernet, Wi-Fi
Простая настройка с помощью веб-интерфейса, обмен информацией с сервером ПАК «Астра» по Интернету с целью мониторинга и управления системой через мобильное приложение и/или АРМ ПЦО

Особенности
4 встроенных программируемых ШС охранного/ пожарного/ технологического типа;
подключение в ШС:
извещателей и приборов, имеющих релейный выход типа «сухой контакт» и работающих на замыкание или размыкание,
извещателей, питающихся по шлейфу напряжением от 10 до 24 В и с максимальным остаточным напряжением на сработавшем извещателе не более 6 В;
возможность контроля до 100 ШС через подключенные расширители ШС;
возможность контроля до 512 радиоканальных извещателей и 300 оповещателей Астра-Прайм через подключенные радиорасширители;
4 универсальных слота для установки модулей расширения (модули в комплект ППКУП не входят и приобретаются отдельно):
модуль радиорасширителя (МР) Астра-Прайм-8452-06 (обеспечивает двухсторонний радиообмен на частоте 868 МГц с 70 извещателями и оповещателями по протоколу Астра-Прайм),
модуль расширения шлейфов (МШС) Астра-Прайм-8352 (обеспечивает дополнительные 6 шлейфов),
модуль интерфейса (МИ) Астра-Прайм-8552 (обеспечивает организацию кольцевого интерфейса RS-485);
6 встроенных программируемых выходов (3 сигнальных реле, 3 выхода «открытый коллектор» с контролем нагрузки на КЗ);
встроенный резервируемый источник питания от сети 220 В с выходом +12 В для питания извещателей и внешней нагрузки постоянным током до 0,75 А;
кнопка включения/выключения встроенного источника электропитания;
возможность запуска («холодный» старт) и работы от АКБ при отсутствии сети 220 В;
отсек под АКБ 7,2 А*ч;
возможность подключения 3-х внешних АКБ 17 А*ч;
монохромный двухстрочный ЖК-дисплей для отображения системной информации;
программируемые кнопки управления;
индикаторы для отображения состояния питания, зон, направлений пожарной автоматики, неисправности;
считыватель RFID на передней панели;
встроенный звуковой сигнализатор;
встроенный интерфейс RS-485 для организации скоростной шины с подключением дополнительного оборудования в виде модулей расширения и блока расширения устройств (БРУ) Астра-Прайм-8752;
возможность организации кольцевого интерфейса RS-485 с помощью модуля интерфейса Астра-Прайм-8552 со встроенным изолятором линии связи с целью обеспечения требованиям п.5.4 СП484.1311500.2020 при организации пожарной сигнализации и для подключения расширителей:
ретрансляторов проводных (РП) Астра-Прайм-8452,
блоков индикации и управления (БИУ) Астра-Прайм-8652;
входы (клеммы +ТМ-, +WD) для подключения считывателей, работающих по протоколам Touch Memory и Wiegand;
постановка на охрану/снятие с охраны:
с использованием ключей Touch Memory (ТМ) или устройств, формирующих код формата ТМ (Астра-КТМ-С или аналогичных),
с использованием идентификационных карт EM-Marin через встроенный считыватель,
через WEB интерфейс при подключении к ППКУП;
встроенные сетевые интерфейсы Ethernet, Wi-Fi:
для настройки с помощью веб-интерфейса,
для обмена информацией с сервером ПАК «Астра» по Интернету с целью мониторинга и управления ППКУП (мобильное приложение, АРМ ПЦО);
USB разъем для подключения модуля GSM Астра-Прайм-8851 для обмена информацией с сервером ПАК «Астра» и по протоколу SurGard со сторонними серверами;
возможность подключения USB накопителя для передачи файлов конфигурации и обновления ПО;
возможность конфигурирования сетевых интерфейсов (LAN, WAN).
Основные данные
количество поддерживаемых адресных радиоканальных извещателей – 512;
количество поддерживаемых адресных радиоканальных оповещателей – 300;
количество поддерживаемых проводных безадресных ШС – 100;
количество подключаемых адресных проводных устройств по кольцевому информационному интерфейсу RS-485 – 250;
количество подключаемых адресных проводных устройств по шине RS-485 – 10;
количество настраиваемых логических зон – 512;
количество пользователей – 200;
журнал на 10000 событий.

Технические данные:
Напряжение питания от:
- сети переменного тока частотой (50±1) Гц: от 187 до 242 В
- АКБ 7,2 А/ч: от 10,2 до 13,8 В
мощность, потребляемая прибором от сети переменного тока (с учетом внешней нагрузки): не более 45 Вт
ток, потребляемый прибором от АКБ в дежурном режиме: не более 110 мА
ток, потребляемый прибором от АКБ в режиме "тревога": не более 120 мА
ток заряда АКБ: 300 мА
Параметры ШС:
- напряжение на клеммах ШС в дежурном режиме: от 10 до 24 В
- ток в ШС для питания извещателей: не более 5 мА
- ток короткого замыкания по ШС: не более 25 мА
- время интегрирования ШС:  300±30 мс
- сопротивление проводов, подключенных к входу ШС (без учета выносного элемента): не более 220 Ом
- сопротивление утечки между проводами ШС или каждым проводом и «Землей»: не менее 20 кОм
Сопротивление* ШС пожарного комбинированного с одинарной сработкой (Алгоритм А), пожарного комбинированного с перезапросом (Алгоритм В), в состоянии:
- "КЗ": от 0 до 1,5 кОм
- "пожар": от 1,5 до 3 кОм
- "норма": от 3 до 5 кОм
- "пожар"    от 5 до 12 кОм
- "обрыв"    более 12 кОм
Сопротивление* ШС пожарного дымового в режиме двойной сработки, в состоянии:
- "КЗ": от 0 до 1,5 кОм
- "пожар": от 1,5 до 3 кОм
- "внимание": от 3 до 5 кОм
- "норма": от 5 до 12 кОм
- "обрыв": более 12 кОм
Сопротивление* ШС пожарного теплового в режиме двойной сработки, в состоянии:
- "КЗ": от 0 до 1,5 кОм
- "норма": от 1,5 до 3 кОм
- "внимание": от 3 до 5 кОм
- "пожар": от 5 до 12 кОм
- "обрыв": более 12 кОм
Сопротивление* ШС технологического, технологического отключаемого, в состоянии:
- "КЗ": от 0 до 1,5 кОм
- "нарушение": от 1,5 до 3 кОм
- "норма": от 3 до 5 кОм
- "нарушение": от 5 до 12 кОм
- "обрыв": более 12 кОм
Выход 12 В (клеммы 12Vout):
- напряжение выхода: от 10 до 14 В
- ток максимальной нагрузки по выходу: 0,75 А
Сигнальные реле (клеммы RELAY1, RELAY2, RELAY3):
- максимальное напряжение нагрузки, DC    100 В
- максимальный ток нагрузки    0,1 А
Выходы типа "открытый коллектор" (клеммы ОК1, ОК2, ОК3):
- максимальное напряжение нагрузки: 27 В
- максимальный ток нагрузки: 0,5 А
Максимальная длина линии интерфейса:
- RS-485 между ППКУП и устройством на интерфейсе на скоростной шине ППКУП: 5 м
- RS-485 между ППКУП и устройством на интерфейсе в кольцевом интерфейсе: 500 м
- ТМ: 25 м
- Wiegand: 25 м
габаритные размеры прибора (ВхШхГ): 250х218х98 мм
масса прибора (без АКБ): 1,08 кг
Условия эксплуатации:
- температура: от -10 до +55°С
- относительная влажность воздуха без конденсации влаги: до 98% при +40°С
- степень защиты оболочкой по ГОСТ 14254: IP41

* Допустимый разброс значений сопротивления не более 10 %, для значения 1,5 кОм - не более ±0,2 кОм, для значения 12 кОм - не более ±2 кОм.
Информативность
8 программируемых индикатора:
индикаторы «1» - «4» – состояние логических зон/направлений пожарной автоматики/базовых зон,
индикатор «Пуск» – состояние запуска пожарной автоматики,
индикатор «Тест» – процесс тестирования устройств системы,
индикатор «Останов пуска» – индикация возврата направлений пожарной автоматики в исходное состояние,
индикатор «Звук откл» – индикация отключения звука,
12 непрограммируемых обобщённых индикаторов:
индикатор «Питание» – обобщенное состояние питания всех устройств Астра-Прайм,
индикатор «Выход 12В» – состояние выхода 12 В с модуля питания Астра-Прайм-7052,
индикатор «АКБ обобщ» – обобщенное состояние АКБ всех устройств Астра-Прайм,
индикатор «Связь» – обобщенное состояние потери связи всех устройств Астра-Прайм,
индикатор «Неисправность» – общее состояние оборудования, неисправности,
индикатор «Автоматика отключена» – состояние направлений пожарной автоматики,
индикатор «Пожар» – общее состояние пожарных зон,
индикатор «Внимание» – состояние «одинарной сработки» в пожарных разделах «с двойной сработкой»,
индикатор «Тревога» – общее состояние охранных зон,
индикатор «Нарушение» – общее состояние технологических зон,
индикатор «Отключение» – индикация наличия зон, исключенных из обслуживания,
индикатор «Системная ошибка» – ошибка ППКУП с сопровождением звукового сигнала,
индикатор  – состояние управления системой с помощью встроенных кнопок на ППКУП и/или бесконтактных карт;
4 программируемых входа ШС «Z1»-«Z4»;
универсальные программируемые выходы:
«Relay1»-«Relay3» – обеспечивают коммутацию нагрузки не более 0,1 А/100 В,
«OК1»-«OК3» – «открытый коллектор» с контролем нагрузки на КЗ, обеспечивают коммутацию нагрузки 0,5 А/27 В;
вход/выход интерфейсной линии RS-485;
встроенный звуковой сигнализатор;
встроенный RFID-считыватель;
вход ТМ/Wiegand;
выход +12Vout с Астра-Прайм-7052-01 для питания извещателей, модулей расширения и др. устройств;
интерфейс USB для подключения GSM-модуля или USB накопителя;
сетевые интерфейсы Ethernet, Wi-Fi:
для настройки с помощью встроенного веб-интерфейса,
для обмена информацией с сервером ПАК «Астра».
