Контроллер Security Hub УОО 3.0 Base устройство оконечное объектовое ТЕКО

Особенности:
обеспечивает регистрацию и обработку состояний 192 беспроводных устройств различных типов системы Астра-РИ-М:
Астра-3221 – извещатель охранный точечный электроконтактный (тревожная кнопка),
Астра-3321 – извещатель охранный точечный магнитоконтактный,
Астра-361 исполнение РК – извещатель утечки воды,
Астра-421 исполнение РК (сигнализатор) – сигнализатор дымовой,
Астра-5121 – извещатель охранный объемный оптико-электронный, не реагирующий на перемещение животных весом до 20 кг,
Астра-5131 исполнение А – извещатель охранный объемный оптико-электронный,
Астра-6131 – извещатель охранный поверхностный звуковой,
Астра-621 исполнение РК – извещатель охранный объемный совмещенный (ИК+АК),
РПДК Астра-РИ-М (брелок взятия/снятия с охраны) – извещатель охранный точечный электро-контактный мобильный,
Астра-8121 - пульт управления радиоканальный;
2 канала коммуникации:
LAN (разъем типа RJ45, Ethernet 10 BASE-T),
GSM (две SIM-карты формата нано-сим);
основным каналом обмена является проводной, далее по приоритету следуют SIM1, SIM2;
настройка и обслуживание контроллера производится с помощью АРМ ПЦО или мобильного приложения по инструкции пользователя (работает на ОС Android v4.2 и выше, iOS 9 и выше);
контроллер имеет 4 шлейфа сигнализации (ШС) для подключения датчиков, имеющих выход типа сухой контакт и работающих на размыкание или на замыкание;
контроллер имеет встроенное сигнальное реле и 2 выхода «открытый коллектор» с программируемыми режимами работы, позволяющих подключить нагрузку (сирену и сигнальную лампу, например, Астра-10 исп. М2);
электропитание контроллера осуществляется от двух независимых источников в любой комбинации:
от источника электропитания c номинальным напряжением 12 В через клеммы +12V in-,
от резервного источника электропитания - АКБ c номинальным напряжением 3,6 В;
осуществляется непрерывный контроль и оповещение о текущем состоянии электропитания;
для обеспечения резервирования электропитания внутри контроллера имеются контакты для подключения литий-ионной (Li-Ion) АКБ типоразмера 18650 с номинальным напряжением 3,6 В, емкостью 2550 мА/ч;
контроллер имеет переключатель ON/OFF включения\отключения АКБ с поддержкой «холодного» запуска от АКБ;
предусмотрен выход 12 В (клеммы -12V out+) для питания дополнительных проводных устройств, таких как датчики, сирены, маяки;

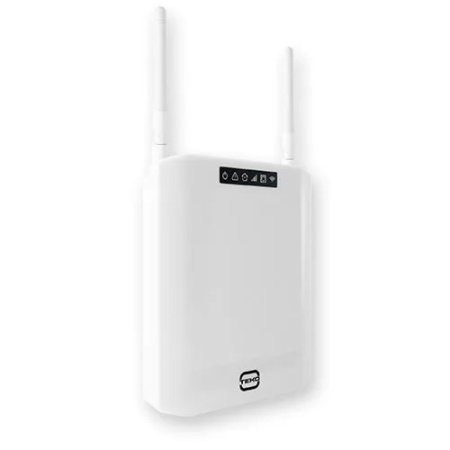

на лицевой панели размещены шесть встроенных индикаторов для отображения состояния питания, обрудования, объекта и связи с сервером по всем каналам;
встроенный звуковой сигнализатор сопровождает извещения о постановке/снятии охраны и о тревоге;
GSM антенна и антенна 433 МГц в комплекте;

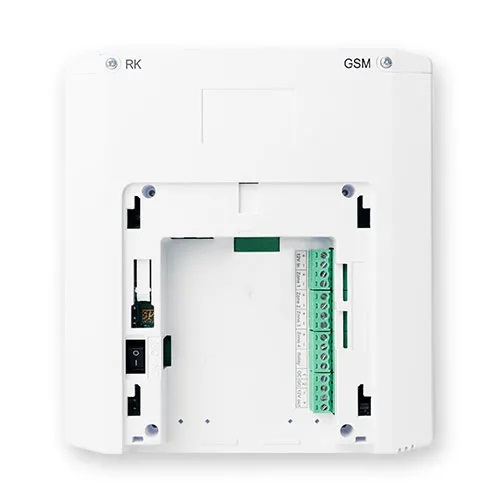

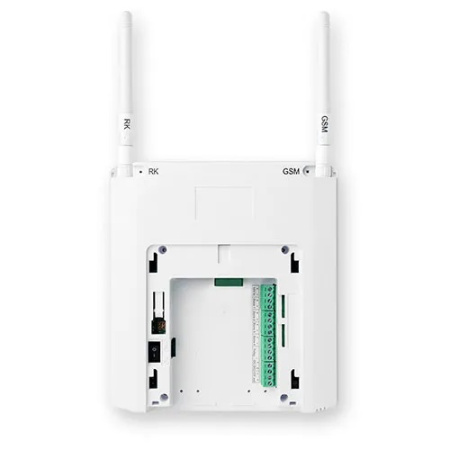

съемные клеммные колодки позволяют легко выполнять монтаж проводов;

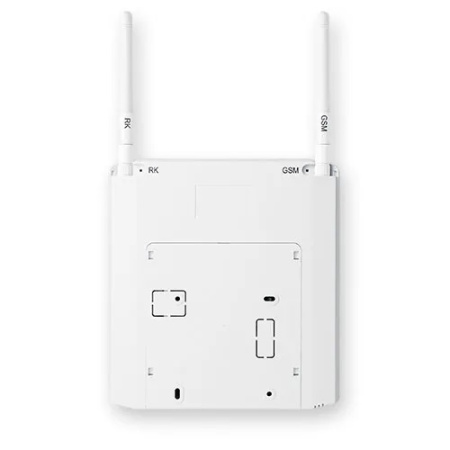

предусмотрен простой монтаж-демонтаж контроллера на кронштейн. Функцию кронштейна выполняет задняя съемная крышка контроллера.

Технические данные:
Параметры радиоканала:
- рабочая частота: 433,42 МГц (литера «1»)
- радиус действия радиоканала на прямой видимости, не менее*: 100 м
Питание от внешнего источника 12 В:
- напряжение: от 10,5 до 13,6 В
- максимальный ток потребления: 300 мА
- номинальный ток потребления, не более: 160 мА
Питание от АКБ:
- напряжение питания от АКБ: от 3,3 до 4,2 В
- время работы от АКБ: 2 ч
- порог передачи информации о разряде АКБ: 3,5 В
- время заряда полностью разряженной батареи, не более: 10 ч
время технической готовности, не более: 120 с
Параметры реле (клеммы Relay):
- максимальное напряжение нагрузки: 30 В
- максимальный ток нагрузки: 0,6 А
Параметры выхода "открытый коллектор" (клеммы ОС1, ОС2):
- максимальное напряжение нагрузки: 30 В
- максимальный ток нагрузки: 0,3 А
Параметры входа ШС (клеммы +Zone1-, +Zone2-, +Zone3-, +Zone4-) охранного/технологического/тревожного типа:
- напряжение на клеммах в дежурном режиме: от 7 до 9 В
- ток на клеммах ШС для питания датчиков: 1,8 мА
- ток короткого замыкания по ШС, не более: 7 мА
- время интегрирования ШС: 500 мс
- сопротивление проводов ШС, не более: 220 Ом
- сопротивление утечки между проводами или каждым проводом и «Землей», не менее: 50 кОм
Сопротивление охранного/ технологического/ тревожного ШС:
- норма    от 3 до 5 кОм
- нарушение: от 0 до 3 или более 5 кОм
Условия эксплуатации:
- диапазон температур: от - 10 до + 50 °С
- относительная влажность воздуха без конденсации влаги: до 98 % при + 40 °С
- степень защиты оболочкой: IP30
Габаритные размеры, мм, не более: 168 × 153 × 30,5
Масса, кг, не более: 0,45
