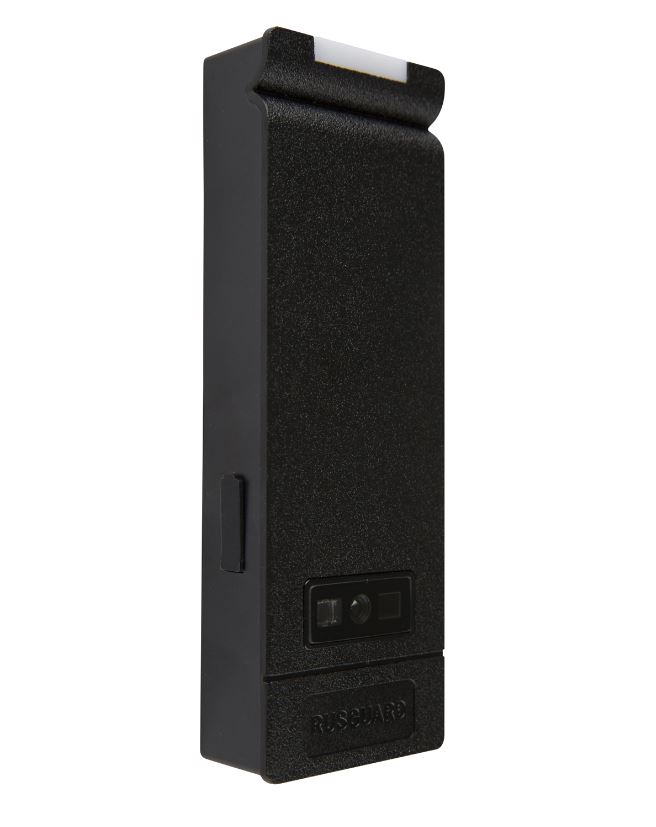

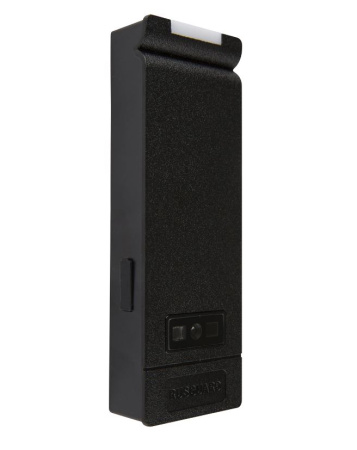

R10-MF (QR) бесконтактный считыватель RusGuard

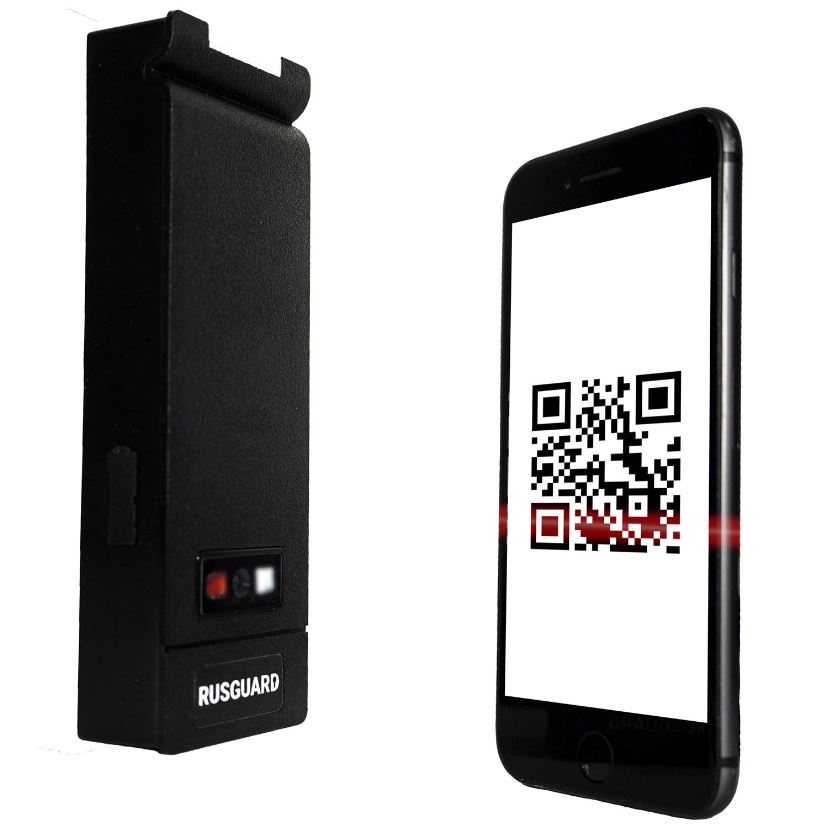

R10-MF (QR) – считыватель RFID-карт от RusGuard, оснащенный встроенным сканнером QR и штрих-кодов. Устройство работает с картами Mifare (в том числе и с уровнями шифрования SL1 и SL3), а также со смартфонами и другими умными устройствами.

Поддерживаемые идентификаторы:
QR и штрих-коды (считывается только цифровой код длинной до 6 байт);
Карты с частотой 13,56 MHz: Mifare (ID, Ultralight, Classic, Plus, DesFire), банковские карты;
Смартфоны и другие умные устройства с поддержкой NFC.

Режимы работы:
Режим «Считыватель»:
Режим работы по умолчанию. Устройство передает в контроллер (RusGuard или другого производителя СКУД) информацию об идентификаторах (карта или QR-код). Решение о доступе принимает контроллер.
При работе в составе СКУД RusGuard подключение к контроллеру осуществляется через защищенный интерфейс RBus. В этом случае настройка считывателя (в том числе и доступ к защищенной области памяти карт Mifare) происходит полностью в программном обеспечении RusGuard Soft.
Если считыватель работает в составе сторонней СКУД, то подключение к контроллеру осуществляется через интерфейс Wiegand (26-58). Настройка считывателя (в том числе и доступ к защищенной области памяти карт Mifare) осуществляется при помощи утилиты RusGuard Reader Config. Утилита позволяет определить, с какими картами будет работать считыватель, в каком режиме, можно изменить модель цветовой индикации, произвести эмиссию карт Mifare и многое другое.

Режим RS-485:
Считыватель может выполнять различные задачи вне СКУД. Например, с его помощью можно разрешать запуск станков и агрегатов, открывать персональные шкафчики или витрины. В таких ситуациях нет необходимости в большой профессиональной СКУД с контроллерами и серверами. При этом есть потребность в считывании данных с бесконтактных карт, причем зачастую, на большом удалении от ПК.
Эту задачу можно решить путем подключения считывателя RusGuard к шине RS-485 с последующей конвертацией сигнала в USB или LAN-интерфейс. Принимающее устройство (ПК, мини-ПК, контроллер на базе Linux) будет получать данные с карты и нужным образом их интерпретировать.
Этот функционал можно расширить, организовав передачу данных через API. В этом случае будет доступно управление работой считывателей и их настройка из внешнего программного обеспечения. Таким образом можно создать мини-СКУД с базовым набором возможностей.

Характеристики:

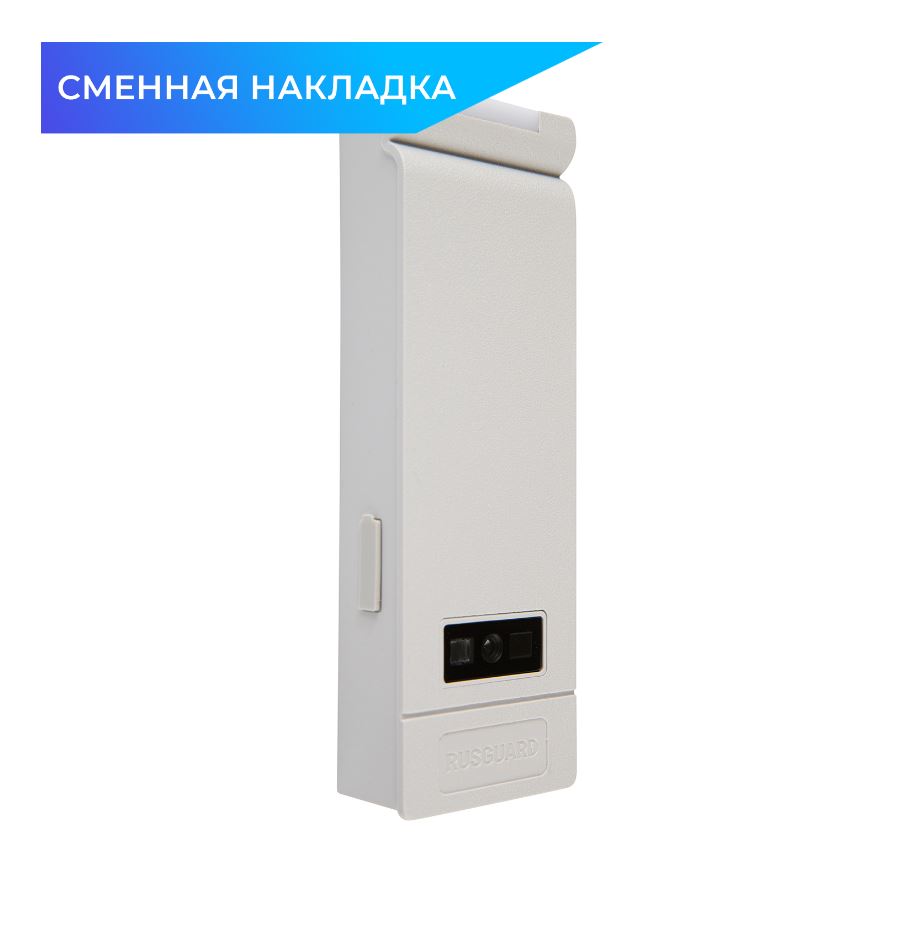

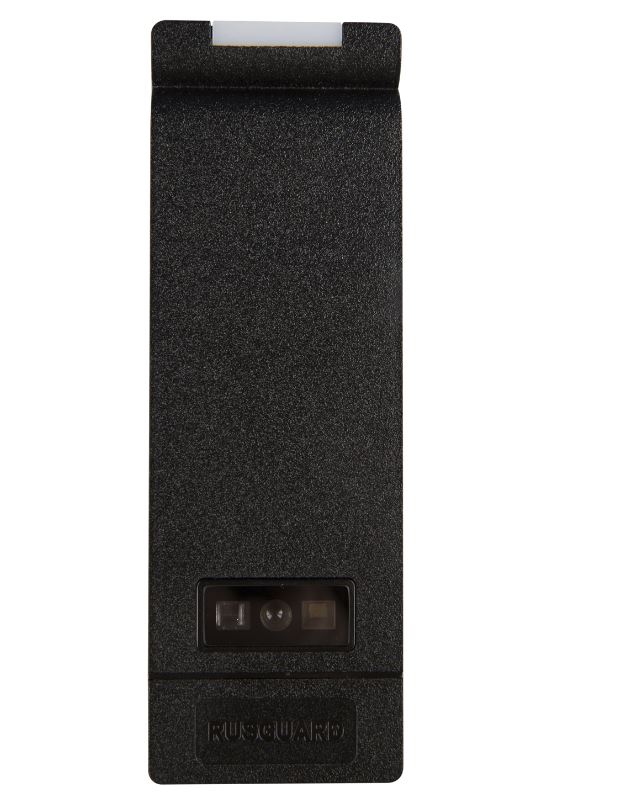

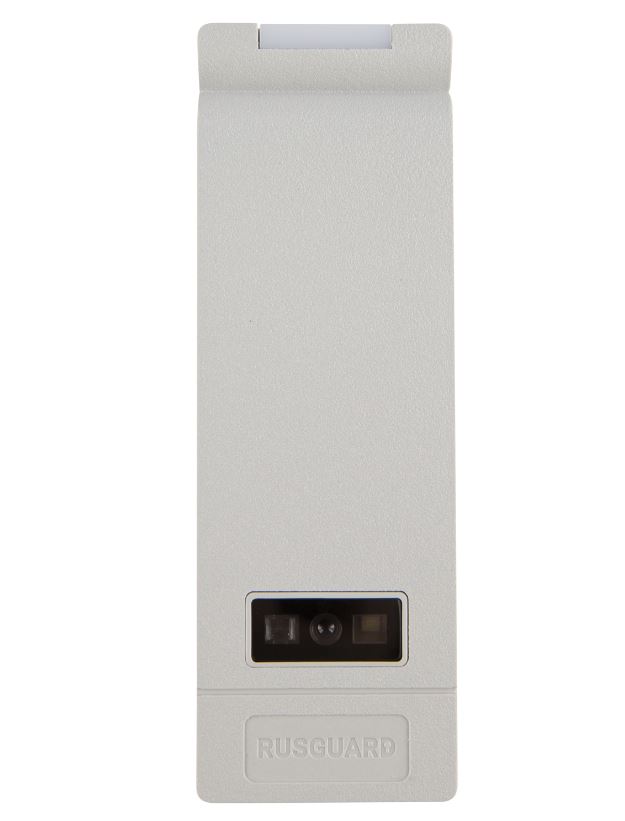

Тип корпуса: настенный из abs пластика (черный); дополнительная сменная накладка (серая)
Рабочая частота: 13,56 МГц (ISO 14443-A)
Угол обзора сканера: Угол наклона QR-кода по горизонтали и вертикали не более 55°
Энергонезависимая память: 1500 ключей
Питание/потребление: (8-15) В / 280 мА (макс.)

Типы идентификаторов:
Mifare: Ultralight/DesFire – чтение UID
ID/Classic/Plus SL0, SL1, SL3 – чтение UID и работа с защищенной памятью
NFC (совместно с приложением RusGuard Key под ОС Android)
EMV (чтение номеров банковских карт, работа с приложениями PAY)
QR/штрих-коды

Поддерживаемые типы QR/штрих-кодов:
1D: UPC-A, UPC-E, EAN-8, EAN-13, ISBN, Code 128, GS1 128, ISBT 128, Code 39, Code93, Code 11, Interleaved 2 of 5, Industrial 2 of 5, Matrix 25, Standard 25, Codabar, MSI/MSI PLESSEY, GS1 DataBar
2D: QR Code, Data Matrix, PDF417

Режимы работы:
считыватель
автономный контроллер (макс. ток коммутации 1А)
RS-485

Интерфейсы связи:

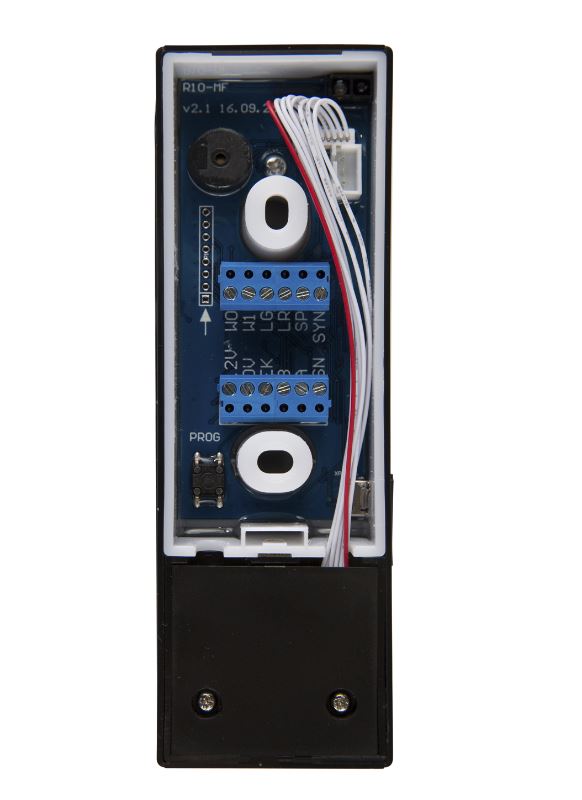

Wiegand 26-58, Touch Memory, RBus, RS-485
micro-USB (для настройки и обновления прошивки)

Дальность чтения:
Mifare ID/Classic/ Ultralight/DesFire: до 5 см
Mifare PLUS: до 3 см
NFC, EMV: определяется параметрами телефона или банковской карты
QR/штрих-код: 5-40 см. (размер: 7,5х7,5 мм. (мин.), 210х297 мм. (макс.))

Степень защиты корпуса считывателя по ГОСТ 14254-2015 (IEC 60529:2013): IР20. Конденсация влаги на считывателе недопустима!
Масса считывателя нетто/брутто (не более): 0,12 кг/0,17 кг

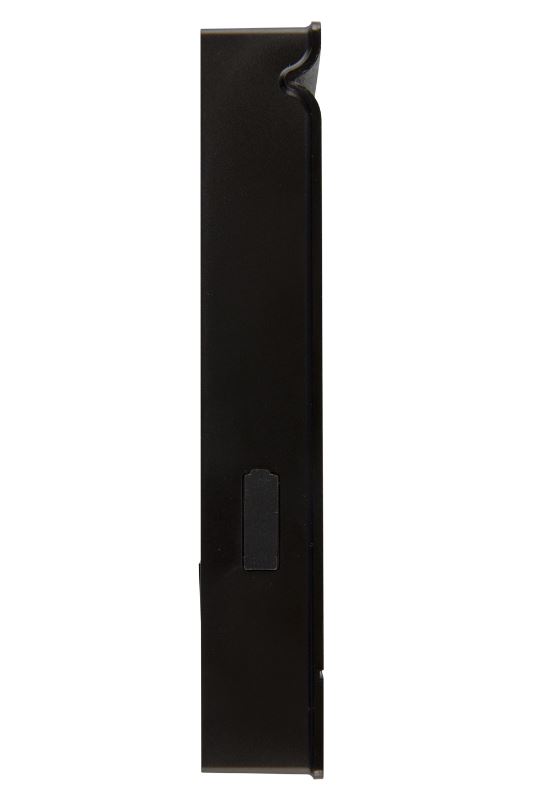

Габариты считывателя: 48х144х23 мм
Диапазон рабочих температур: от -20°С до +60°С
