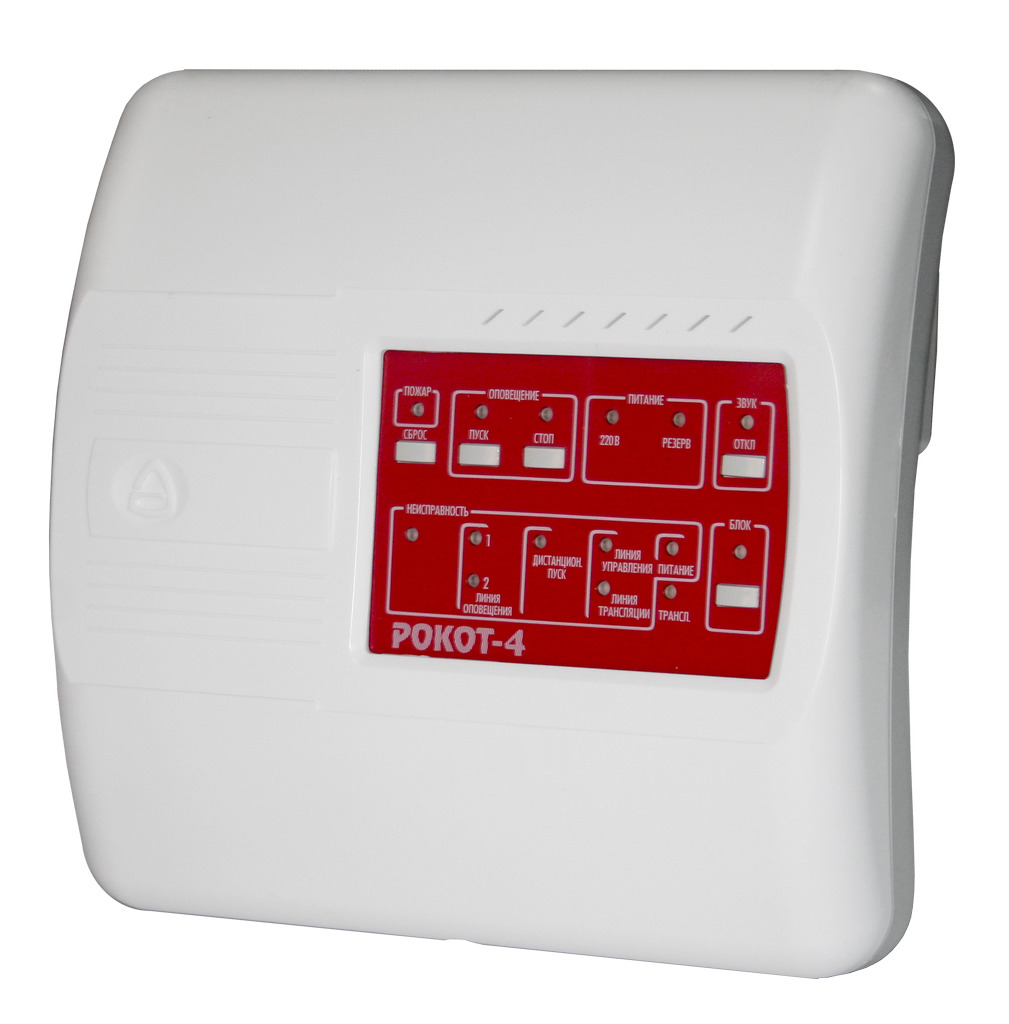

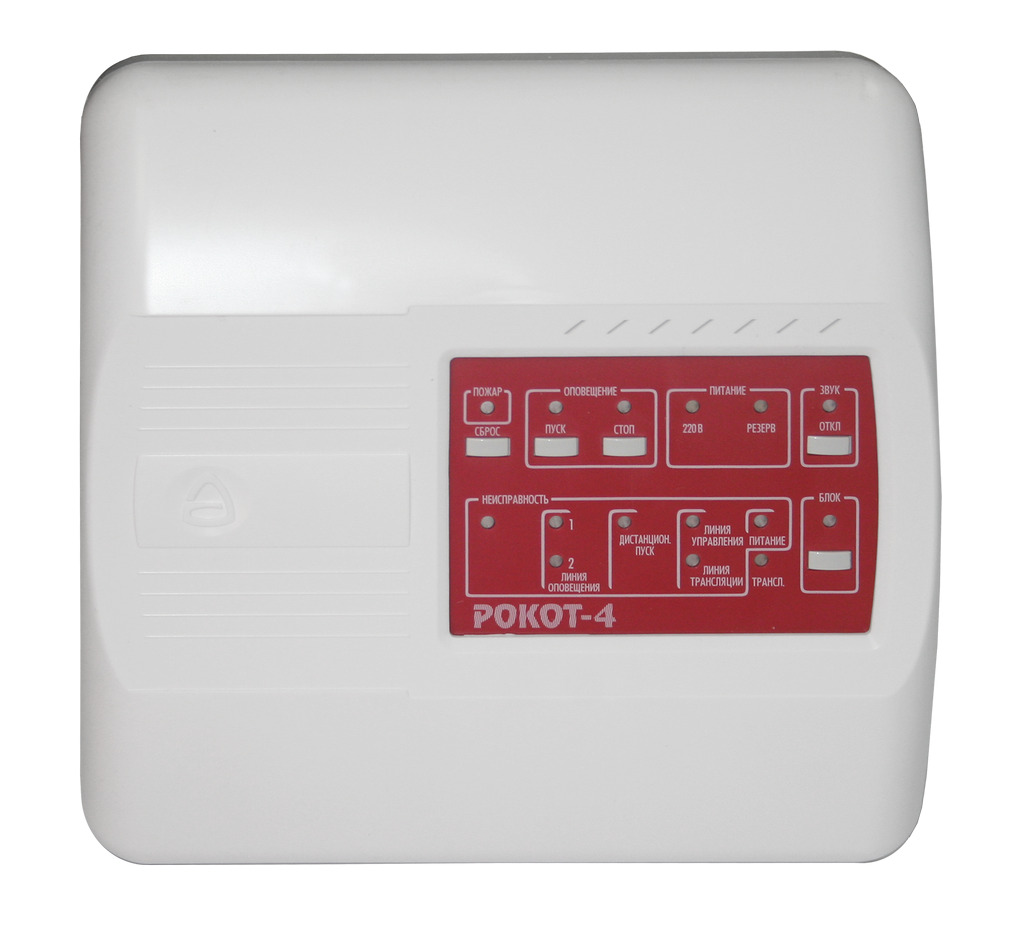

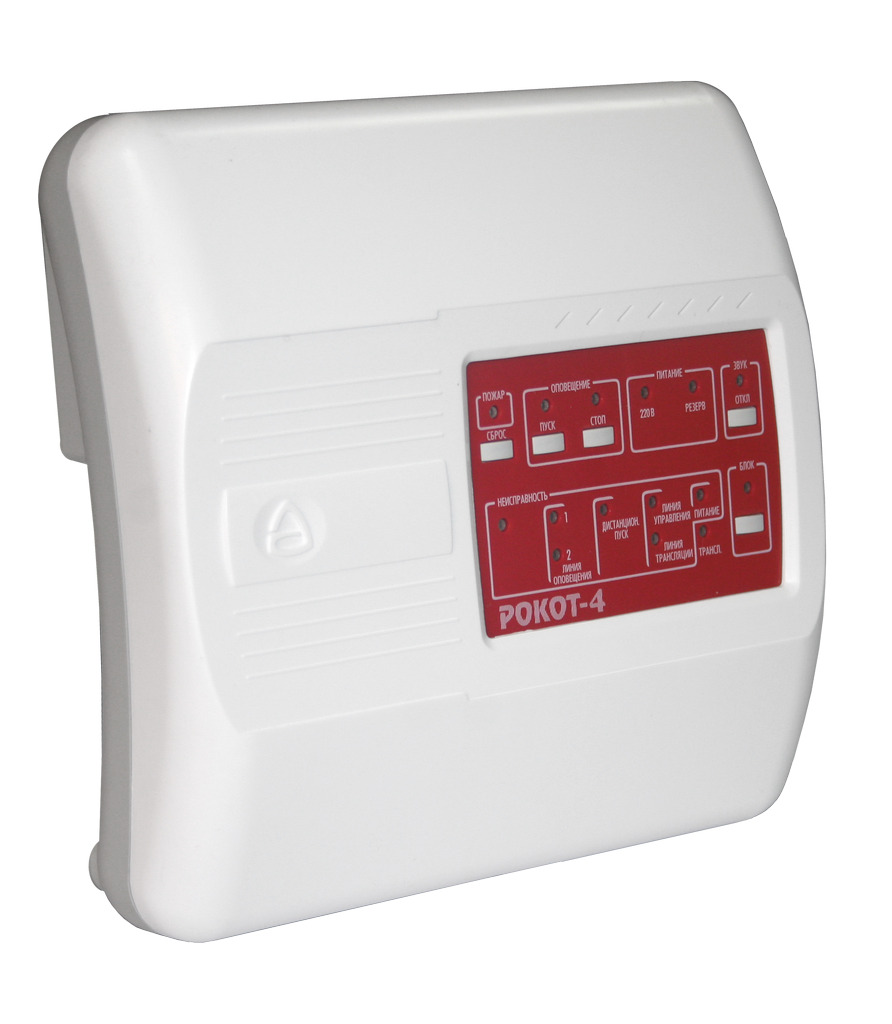

Рокот-4 Прибор управления оповещением (Сибирский Арсенал)

Назначение
Прибор управления оповещением «Рокот-4» в составе системы речевого оповещения пожарной «РОКОТ» предназначен для трансляции речевой информации и предварительно записанного речевого сообщения при возникновении пожара или других экстремальных ситуаций.
Прибор работает с акустическими системами «АС-2-1», «АС-3-1», «АС-3-3», «АС-2-2», «АС-3-2», «АС-3-4», а так же «АС-2-3» и «АС-2-4» (без подключения светового канала), подключенными с помощью соединительных линий (линий оповещения).
Прибор предназначен для установки внутри защищаемого объекта и рассчитан на круглосуточную непрерывную работу.
Прибор предназначен для работы совместно с приемно-контрольными пожарными приборами серий «Гранит», «Карат», «Кварц», «Пирит» или аналогичными приборами других производителей, имеющими выход включения оповещения типа «открытый коллектор» либо «нормально разомкнутые контакты реле».

Особенности
Прибор обеспечивает речевое оповещение, воспроизводя записанное тревожное сообщение: «Внимание! Пожарная тревога! Всем сотрудникам и посетителям необходимо срочно покинуть здание» или транслируя сигнал, подаваемый на линейный вход.
Прибор имеет два выхода линий оповещения (ЛО). Тревожное сообщение передается в каждую ЛО поочередно. Трансляция внешнего сигнала с линейного входа возможна только по ЛО1.
К каждой из ЛО может быть подключено до 8 АС типов «АС-2-1», «АС-2-3», «АС-3-1», «АС-3-3» или до 16 АС, имеющих высокое входное сопротивление: «АС-2-2», «АС-2-4», «АС-3-2», «АС-3-4».
Управление тревожным оповещением осуществляется: автоматически, при получении сигнала от прибора пожарной сигнализации, включенного в линию УА. вручную, с панели индикации и управления прибора. дистанционно, с помощью устройства дистанционного пуска, включенного в линию УР.
Прибор обеспечивает автоматический переход на питание от аккумуляторной батареи (АБ) при пропадании напряжения сети и обратно с сохранением функционального состояния.
Прибор, при наличии сетевого напряжения, подзаряжает АБ в буферном режиме.
Прибор имеет функции контроля наличия АБ, защиты АБ от глубокого разряда, защиты АБ от короткого замыкания и защиты АБ от переполюсовки выводов.
Прибор осуществляет непрерывный контроль линий управления и периодический контроль линии оповещения на отсутствие замыканий или обрывов.
Для обеспечения контроля исправного состояния системы оповещения прибор имеет выход «Неисправность».
Для обеспечения контроля запуска оповещения прибор имеет выход «Пуск».
Усилитель мощности звукового сигнала, используемый в приборе, имеет защиту от короткого замыкания линии оповещения.

Технические характеристики
Напряжение питания сети переменного тока, 50 Гц: от 187 В до 242 В
Мощность, потребляемая от сети переменного тока, в дежурном режиме, не более: 3 Вт
Мощность, потребляемая от сети переменного тока, в режиме тревожного оповещения при максимальном количестве АС и заряженной АБ, не более: 15 Вт
Номинальная ёмкость аккумуляторной батареи: 2,2 Ач
Диапазон рабочих температур: минус 30... 55 °С
Масса без аккумуляторной батареи, не более: 0,5 кг
Степень защиты, не менее: IP40
Габаритные размеры: 205x200x75 мм
Срок службы, лет: 10 лет
