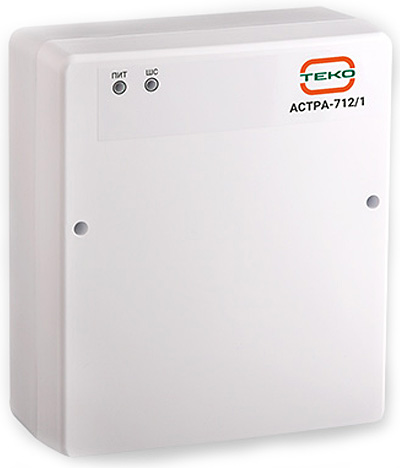

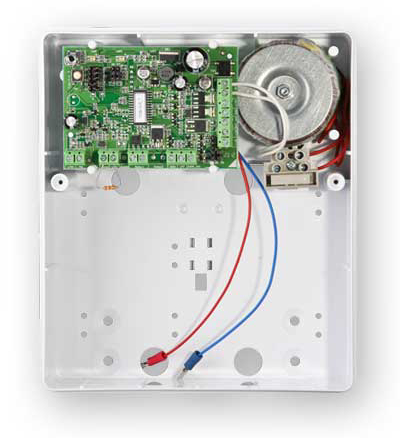

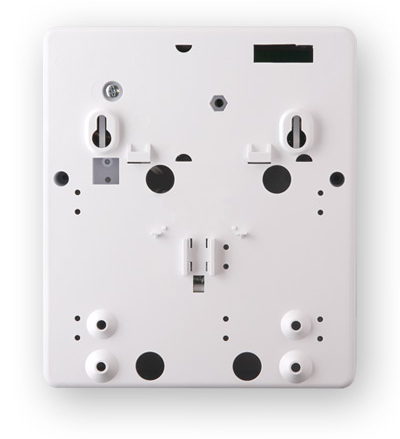

Астра-712/1 прибор приемно-контрольный охранно-пожарный ТЕКО

Назначение:
контроль состояния 1 шлейфа сигнализации (ШС) с включенными охранными или пожарными извещателями;
управление средствами оповещения;
выдача тревожных извещений на ПЦН через релейный выход;
выдача информации по линии расширения на релейные модули Астра-821/822, модули индикации Астра-861, радиопередающее устройство РПД Астра-РИ;
обеспечение питающим напряжением активных извещателей и других устройств.

Основные данные:

постановка на охрану/снятие с охраны осуществляется:
с использованием ключей Touch memory (ТМ) или устройств, генерирующих код формата ТМ, (РПУ Астра-РИ-М, клавиатура Астра-КТМ-С). Количество регистрируемых идентификаторов ТМ - 28. Регистрация идентификаторов ТМ с помощью кнопки ТМ или с ПК.
с использованием переключателя или кнопки с фиксированными состояниями “замкнут/разомкнут” (кнопка входит в комплект поставки);
обеспечивается работа ШС по типам "охранный " или "пожарный".
В ШС могут быть включены:
извещатели и приемо-контрольные приборы, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание;
пожарные извещатели, питающиеся по шлейфу напряжением не менее 9 В и максимальным остаточным напряжением на сработавшем извещателе не более 6 В;
контроль ШС типа "охранный" производится по сопротивлению в жестких границах состояний ШС "норма", "нарушение". Распознавание состояния ШС "неисправность " не производится;
контроль ШС типа "пожарный” производится по сопротивлению в жестких границах состояний ШС "норма ", "нарушение ", "неисправность ", "внимание ";
силовой выход для обеспечения питанием устройств оповещения, устройств оконечных РСПИ и других потребителей большого тока непосредственно от АКБ;

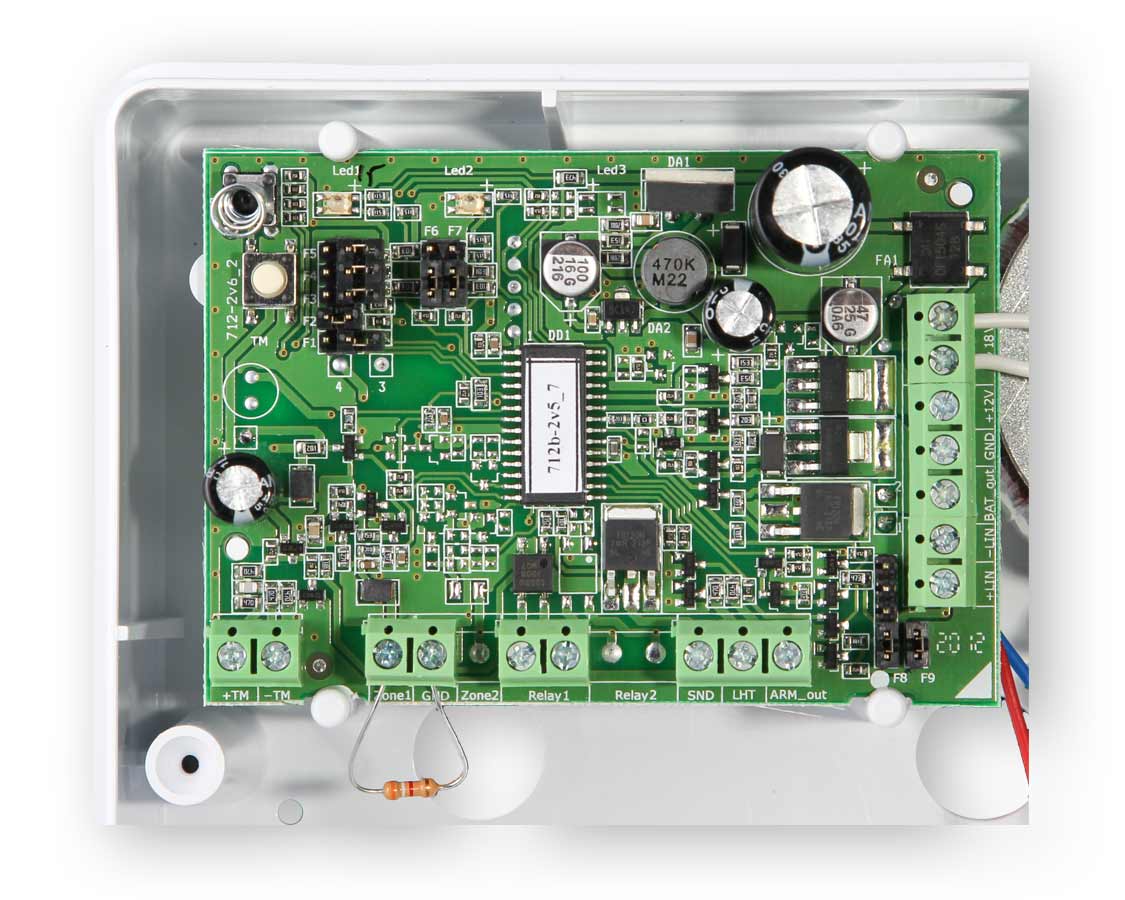

установка основных режимов работы осуществляется с помощью перемычек на плате прибора и предусматривает выбор:
режима настройки (перемычки или ПК),
отключение линии расширения,
способа постановки на охрану (ТМ или КН),
режима работы в линии расширения (ведущий - ведомый),
включение режима автоперевзятия,
выбор режимов работы ШС ( "охранный " - "пожарный "),
времени задержки на вход/выход;
наиболее полная реализация возможностей ППКОП осуществляется программированием с ПК:
выбор набора необходимых функций (ПО Flasher),
определение режимов работы выбранного набора функций (ПО Pconf-712);
подключение к ПК обеспечивается блоком сопряжения Астра-983;

Характеристики:
Питание от:
сети переменного тока частотой 50 Гц напряжением: 187÷242 В
АКБ напряжением    12÷14 В
Параметры ШС:
напряжение на клеммах ШС в дежурном режиме: от 9 до 14 В
ток короткого замыкания по ШС, не более    20 мА
Время интегрирования ШС:
охранный: 70±10 мс
пожарный: 300±30 мс
Сопротивление ШС:
"норма": от 3 до 5 кОм
"нарушение" охранный    от 0 до 3 или более 5 кОм
"нарушение" пожарный: от 1,5 до 3 или от 5 до 12 кОм
"неисправность" пожарный: от 0 до 1,5 или более 12 кОм
ток в ШС для питания извещателей: 3,0 мА
величина пульсации по выходу "+12В"    100 мА
напряжение АКБ, при котором включается индикация разряда: 11,5±0,3 В
напряжение АКБ, при переходе в "спящий" режим    10,5±0,3 В
напряжение АКБ, при котором происходит отключение приборов (при отсутствии сетевого напряжения): 10,0±0,3 В
габаритные размеры прибора    165х190х79 мм
масса прибора без АКБ: 0,9 кг
Максимальный ток нагрузки выходов:
внешнего звукового оповещателя с АКБ
(клеммы "SND" и "+Bat_out")    1,5 А
внешнего звукового оповещателя без АКБ
(клеммы "SND" и "+12V")    0,1 А
внешнего светового оповещателя (клеммы "LHT" и "+12V")    50 мА
управления (клеммы "ARM_out" и "+12V")    50 мА

Условия эксплуатации:
температура, с АКБ: от -10 до +55°С
температура, без АКБ: от -30 до +55°С
относительная влажность воздуха без конденсации влаги: до 93% при +40°С
степень защиты оболочкой: IP41

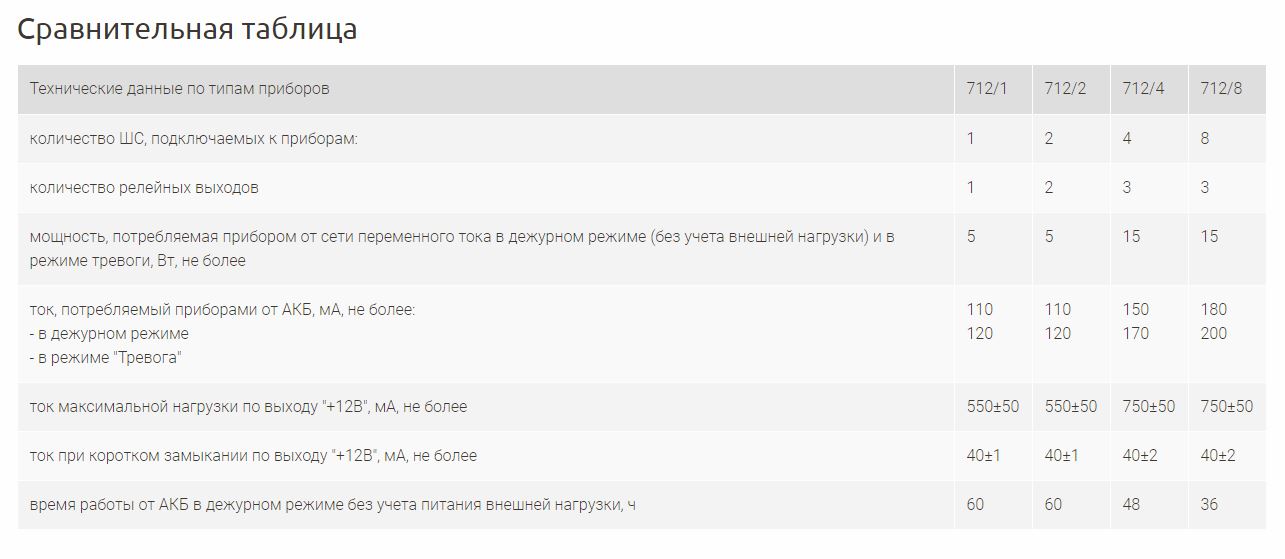

Характеристики:
количество ШС, подключаемых к приборам:    1
количество релейных выходов: 1
мощность, потребляемая прибором от сети переменного тока в дежурном режиме (без учета внешней нагрузки) и в режиме тревоги, Вт, не более: 5
ток, потребляемый приборами от АКБ, мА, не более:
в дежурном режиме: 110
в режиме "Тревога": 120
ток максимальной нагрузки по выходу "+12В", мА, не более: 550±50
ток при коротком замыкании по выходу "+12В", мА, не более: 40
время работы от АКБ в дежурном режиме без учета питания внешней нагрузки, ч: 60

Информативность:
двухцветная индикация состояния каждого ШС;
двухцветная индикация состояния цепей питания;
выход на световой оповещатель;
выход на звуковой оповещатель;
программируемые релейные выходы;
выход для питания извещателей;
дополнительный выход от АКБ;
выход управления  "ARM_out"  с двумя фиксированными состояниями замкнут/разомкнут (взят/снят);
вход/выход линии расширения.
